Frese in metallo duro hartner basic line 84903
❮❯
.webP "Frese in metallo duro Hartner Basic Line 84903")
×❮❯
1 / 5
2 / 5
3 / 5
4 / 5
5 / 5

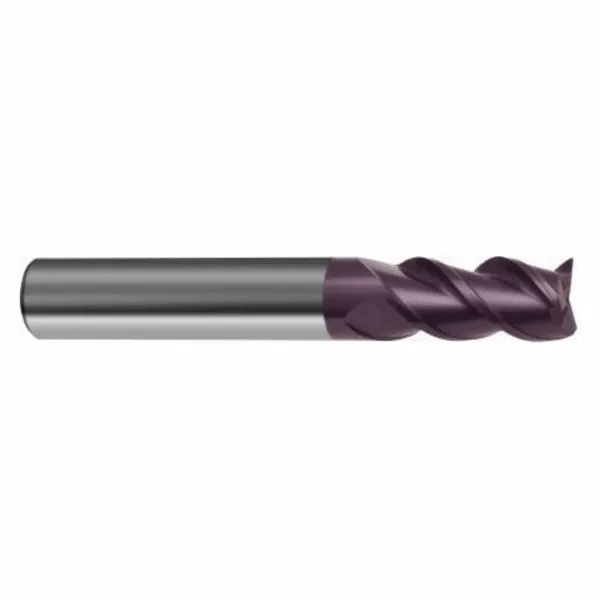

Frese in metallo duro Hartner Basic Line 84903
Codice Articolo:
Codice Produttore:
EAN:
Le frese universali Hartner basic line DIN6535 offrono una qualità affidabile con un eccellente rapporto qualità/prezzo.
Indipendentemente che siano frese per copiatura, frese per bordi o per fori profondi nei piu‘ diffusi impieghi, possono essere lavorati materiali fino a 1400 N/mm.
Tagliente al centro.
a partire da
17,52 €
IVA esclusa
Dati GeneraliDati Tecnici
seleziona un prodotto nella tabella sottostante
Codice
Descrizione
Codice Produttore
EAN

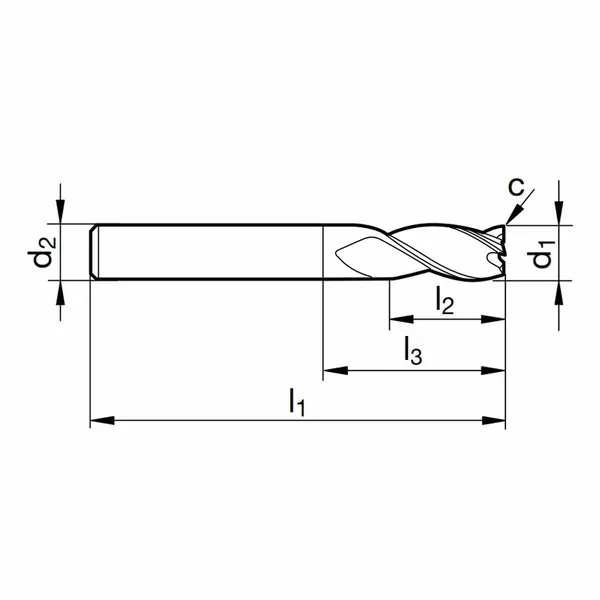

d1 Ø
mm
mm
d2 Ø
mm
mm
l 1
mm
mm
l 2
mm
mm
l 3
mm
mm
Geometria frontale C
mm x 45°
mm x 45°
Z (Nr. denti)
Spedizione
Pezzi per
confezione
confezione
Prezzo listino
euro
euro
Sconto
Prezzo
euro
euro
28617
FRESA MD 3T FIRE 3,0
9849030030000
4031096245033
3,000
6,000
57,000
7,000
21,000
0,050
3
Pronta consegna
1
26,55
34,01%
17,52
28634
FRESA MD 3T FIRE 3,5
9849030035000
4031096245026
3,500
6,000
57,000
7,000
21,000
0,050
3
7 gg.
1
28,75
33,98%
18,98
28618
FRESA MD 3T FIRE 4,0
9849030040000
4031096245019
4,000
6,000
57,000
8,000
21,000
0,060
3
7 gg.
1
26,55
34,01%
17,52
28619
FRESA MD 3T FIRE 5,0
9849030050000
4031096245002
5,000
6,000
57,000
10,000
21,000
0,080
3
Pronta consegna
1
26,55
34,01%
17,52
28620
FRESA MD 3T FIRE 6,0
9849030060000
4031096244999
6,000
6,000
57,000
10,000
21,000
0,090
3
7 gg.
1
26,55
34,01%
17,52
28635
FRESA MD 3T FIRE 7,0
9849030070000
4031096244982
7,000
8,000
63,000
13,000
27,000
0,110
3
7 gg.
1
36,55
34,01%
24,12
28621
FRESA MD 3T FIRE 8,0
9849030080000
4031096244975
8,000
8,000
63,000
16,000
27,000
0,120
3
Pronta consegna
1
34,45
33,99%
22,74
28622
FRESA MD 3T FIRE 10,0
9849030100000
4031096244968
10,000
10,000
72,000
19,000
32,000
0,150
3
Pronta consegna
1
51,00
34%
33,66
28636
FRESA MD 3T FIRE 12,0
9849030120000
4031096244951
12,000
12,000
83,000
22,000
38,000
0,180
3
7 gg.
1
78,95
34%
52,11
28638
FRESA MD 3T FIRE 16,0
9849030160000
4031096244937
16,000
16,000
92,000
26,000
44,000
0,190
3
7 gg.
1
132,00
34%
87,12
28639
FRESA MD 3T FIRE 20,0
9849030200000
4031096244920
20,000
20,000
104,000
32,000
54,000
0,240
3
7 gg.
1
215,40
34%
142,16
28623
FRESA MD 3T FIRE 14,0
9849030140000
4031096244944
14
14
83
22
38
0,21
3
Pronta consegna
1
97,60
34%
64,42
DOCUMENTI ALLEGATI
Tabella-parametri-bl-uni.pdf
268 Kb
INFORMAZIONI E DETTAGLI
Frese in metallo duro Hartner Basic Line 84903
Queste frese universali DIN6535 offrono una qualità affidabile con un eccellente rapporto qualità/prezzo.
Indipendentemente che siano frese per copiatura, frese per bordi o per fori profondi nei piu‘ diffusi impieghi, possono essere lavorati materiali fino a 1400 N/mm.
Tagliente al centro.
Indipendentemente che siano frese per copiatura, frese per bordi o per fori profondi nei piu‘ diffusi impieghi, possono essere lavorati materiali fino a 1400 N/mm.
Tagliente al centro.

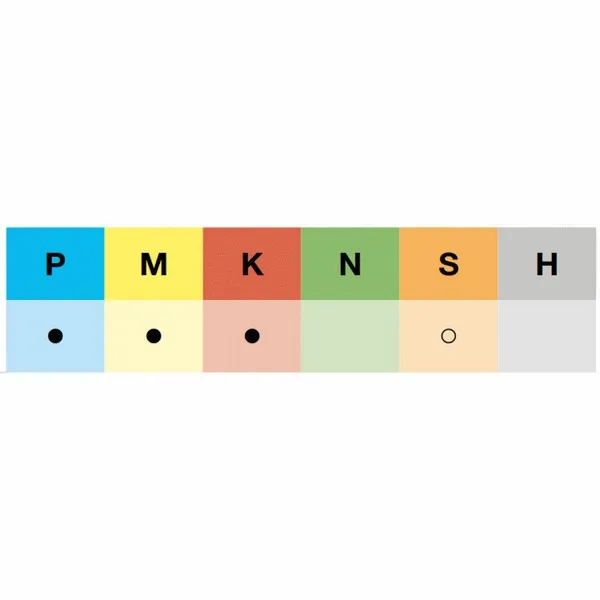

SIGNIFICATO PITTOGRAMMI E TABELLE HARTNER
Codice ISO
| P | Acciaio, acciaio altamente legato |
| M | Acciaio inossidabile |
| K | Ghisa grigia, ghisa sferoidale e malleabile |
| N | Alluminio ed altri metalli non ferrosi |
| S | Leghe speciali, superleghe e leghe di titanio |
| H | Acciaio temprato e ghisa temprata |
Ogni tabella indica l'idoneità del prodotto ai diversi materiali:
- ⚫ - Idoneità ottima
- ⚪ - Idoneità limitata
- Vuoto - Non idoneo
PITTOGRAMMI

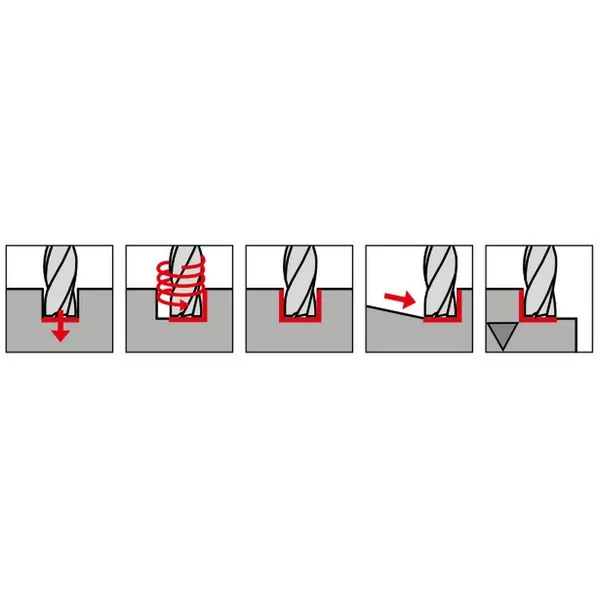

Applicazioni
Materiale tagliente
Trattamento di superficie
.webp "Trattamento di superficie")
Tipo
| TIPO | APPLICAZIONI | ANGOLO DI SPOGLIA SUPERIORE | ANGOLO DI AFFILATURA | AFFILATURA |
| N | Per materiali a normale truciolabilità (es. acciaio, ghisa acciaiosa, ghisa grigia) | 20°- 30° | 118° | Spoglia sul cono tagliente Affilatura normale |
| H | per materiali duri a truciolo corto (es. ottone, bronzo, elektron) | 12°- 16° | 118° | Spoglia sul cono tagliente Affilatura normale |
| W | per materiali teneri a truciolo lungo (es. leghe di Al, rame) | 35°- 40° | 130° | Spoglia sul cono tagliente Affilatura normale |
| FN | per materiali a normale truciolabilità per fori profondi | 35° | 130° | Spoglia sul cono tagliente Affilatura normale |
| FN500 | per materiali aggressivi a truciolo lungo (es. acciai altamente legati, da bonifica e da cementazione) | 20°- 30° | 130° | Spoglia sul cono tagliente Affilatura normale |
| FU500 FU500 DZ | per uso universale (es. acciai legati e non legati fino a 800 N/mm²) DZ = attacco cilindrico passante | 35° | 118° | 2 piani Affilatura speciale |
| FW | per materiali teneri a truciolo lungo per fori profondi | 35°- 40° | 130° | Spoglia sul cono tagliente Affilatura normale |
| S | per materiali a difficile truciolabilità (es. acciai inossidabili e resistenti al calore) | 35° | 130° | Spoglia sul cono tagliente Affilatura normale |
| IS | per acciai aggressivi, inox, resistenti agli acidi ed al calore | 40° | 130° | Spoglia sul cono tagliente Affilatura normale |
| V | per materiali a difficile truciolabilità (es. acciai per molle) | 20°- 30° | 130° | Spoglia sul cono tagliente Affilatura normale |
| TS 3 G | per fori precisi dal pieno | 28° | 150° | Affilatura speciale |
| TS 80 U | per uso universale (es. ghisa grigia ed acciai fino a 1000 N/mm²) | 20°- 30° | 140° | Spoglia sul cono tagliente Speciale riduzione tipo U |
| TS 100 U | per acciai fino a ca. 1000 N/mm² per uso universale | 25°- 35° | 140° | Affilatura su piani |
| TS 150 GG | per ghise a truciolo corto, Alluminio e leghe di Al con alto tenore in Si | 0° (taglienti diritti) | 120° | Affilatura su piani Speciale riduzione tipo GG |
| TS 100 R | per nuove ghise GGV e ADI, ghisa sferoidale/ghisa malleabile | 30° | - | Affilatura radiale |
| TS 100 T | per fori profondi in acciaio e ghisa | 30° | 130° | Spoglia sul cono tagliente |
| TS 100 INOX | per acciai inossidabili | 30° | 140° | Affilatura su piani |
| TS 100 H | per acciai altamente legati e temprati, così come leghe speciali | 30° | 140° | Spoglia sul cono tagliente |
| TS 100 EG | Utensili sbavatori | |||
| TS 100 VR | Sbavatori a 90° ad avanzamento ed estrazione | |||
| TLB E80 | Punte a cannone ad 1 tagliente con testa in MD | |||
| TLB E100 | Punte a cannone ad 1 tagliente in MD integrale | |||
| TLB E800 | Punte a cannone ad 1 tagliente con placchette intercambiabili | |||
| TLB Z80 | Punte a cannone a 2 taglienti con testa in MD |
Forma
Profondità del foro
Norma
Angolo di affilatura
Tolleranza del Diametroø
Direzione del taglio
Forma del gambo
Assottigliamento del nocciolo
Refrigerazione interna
