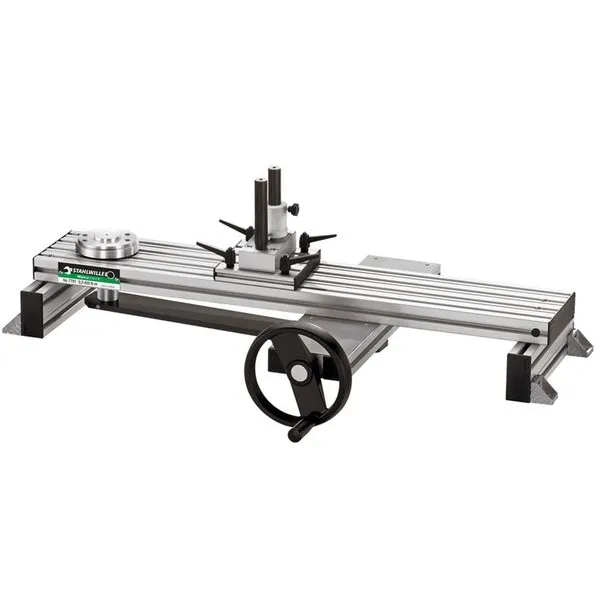

Azionamento meccanico fino a 400 nm 7791

Azionamento meccanico fino a 400 Nm 7791
Misurazione senza spostamento del punto di applicazione della forza Grazie a uno speciale sistema di trasmissione della forza il dis positivo di azionamento meccanico n. 7791 evita lo spostamento del punto di applicazione della forza durante il processo di taratura. Azionata dal volantino, la leva montata sotto la guida di controllo viene spostata linearmente da un mandrino. Il movimento lineare viene trasformato in un movimento rotatorio che agisce sul trasduttore. La chiave dinamometrica da tarare rimane costantemente nella sua posizione durante l’intera taratura. In questo modo si evitano errori di misurazione che derivano da uno spostamento del punto di applicazione della forza. Mediante una boccola sferica a basso attrito la chiave dinamometrica posta sullo strumento viene orientata automaticamente in orizzontale. Un ulteriore manicotto a sfera provvede a un sostegno senza attrito della chiave dinamometrica. La derivante riduzione della forza trasversale sul rilevatore del valore di misurazione e dell’attrito sul sostegno della chiave dinamometrica portano a una diminuzione dell’errore di misurazione. Brevetti depositati.
