Punte a gradino corte, per fori da filett. cil. 90° 89254
❮❯
×❮❯
1 / 5
2 / 5
3 / 5
4 / 5
5 / 5
Punte a gradino corte, per fori da filett. cil. 90° 89254
Codice Articolo:
Codice Produttore:
EAN:

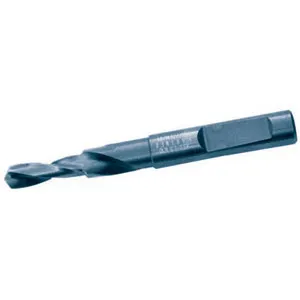

Punta corta combinata per fori da filettare a 90° rotazione destra Hartner 89254
Tipo N - In metallo duro integrali
Angolo di taglio 120° - Angolo di svasatura 90°
Attacco cilindrico, con pianetto a norma DIN 6535 HE.
Assottigliamento del nocciolo a partire dal Ų 3,400
Affilatura su piani, grande stabilitą alla torsione, per macchine CNC e CN.
Per fori filettati secondo DIN 336, per svasature a 90° ...
a partire da
66,27 €
IVA esclusa
Dati GeneraliDati Tecnici
seleziona un prodotto nella tabella sottostante
Codice
Descrizione
Codice Produttore
EAN

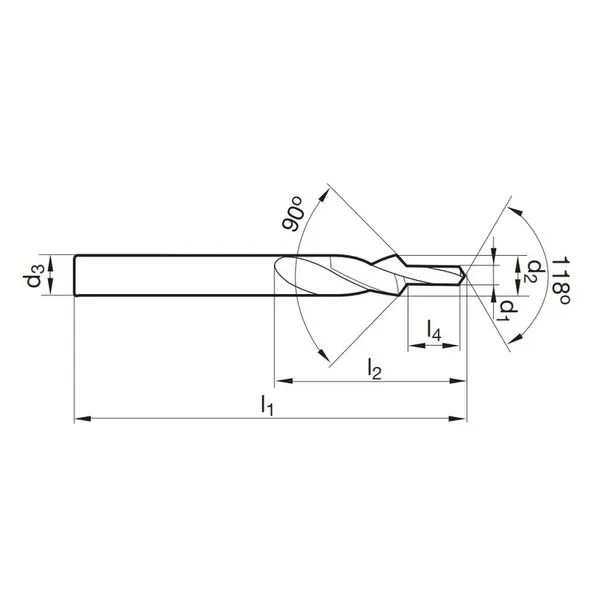

Per viti M
d2 Ų punta guida
mm
mm
d1 Ų svasatore
mm
mm
l4 Lungh. spirale guida
mm
mm
l2 Lungh. totale spirale
mm
mm
l1 Lunghezza totale
mm
mm
d3 Ų attacco
mm
mm
Spedizione
Pezzi per
confezione
confezione
Prezzo listino
euro
euro
Sconto
Prezzo
euro
euro
44836
Punta 89254 mm. 5
9892540055000
4031096003022
5
4,2
5,5
13,6
28
66
6
7 gg.
1
96,05
31%
66,27
44837
Punta 89254 mm. 6
9892540066000
4031096003039
6
5
6,6
16,5
31
70
8
7 gg.
1
136,05
31%
93,87
44838
Punta 89254 mm. 8
9892540090000
4031096003046
8
6,8
9
21
40
84
10
7 gg.
1
178,85
31%
123,41
DOCUMENTI ALLEGATI
89254-pagina-catalogo.pdf
74 Kb
INFORMAZIONI E DETTAGLI
Punta corta combinata per fori da filettare a 90° rotazione destra Hartner 89254
Tipo N - In metallo duro integrali
Angolo di taglio 120° - Angolo di svasatura 90°
Attacco cilindrico, con pianetto a norma DIN 6535 HE.
Assottigliamento del nocciolo a partire dal Ų 3,400
Affilatura su piani, grande stabilitą alla torsione, per macchine CNC e CN.
Per fori filettati secondo DIN 336, per svasature a 90° corrispondenti a fori passanti secondo DIN EN 20273, serie media.
Lavanzamento si basa sul diametro inferiore, Vc si basa sul diametro maggiore.
Punta adatta per ghisa acciaiosa, ghisa grigia, ghisa in conchiglia; acciai al manganese, bronzi; metalli leggeri e non ferrosi; materiali abrasivi (leghe di AlSi); materie sintetiche a fibre rinforzate; altri materiali che esercitano unazione abrasiva sui taglienti e sulle fasi della punta.
Angolo di taglio 120° - Angolo di svasatura 90°
Attacco cilindrico, con pianetto a norma DIN 6535 HE.
Assottigliamento del nocciolo a partire dal Ų 3,400
Affilatura su piani, grande stabilitą alla torsione, per macchine CNC e CN.
Per fori filettati secondo DIN 336, per svasature a 90° corrispondenti a fori passanti secondo DIN EN 20273, serie media.
Lavanzamento si basa sul diametro inferiore, Vc si basa sul diametro maggiore.
Punta adatta per ghisa acciaiosa, ghisa grigia, ghisa in conchiglia; acciai al manganese, bronzi; metalli leggeri e non ferrosi; materiali abrasivi (leghe di AlSi); materie sintetiche a fibre rinforzate; altri materiali che esercitano unazione abrasiva sui taglienti e sulle fasi della punta.

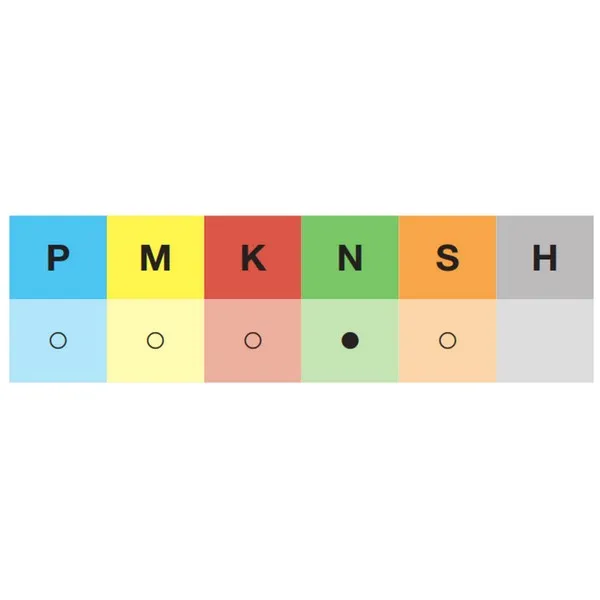

SIGNIFICATO PITTOGRAMMI E TABELLE HARTNER
Codice ISO
| P | Acciaio, acciaio altamente legato |
| M | Acciaio inossidabile |
| K | Ghisa grigia, ghisa sferoidale e malleabile |
| N | Alluminio ed altri metalli non ferrosi |
| S | Leghe speciali, superleghe e leghe di titanio |
| H | Acciaio temprato e ghisa temprata |
Ogni tabella indica l'idoneitą del prodotto ai diversi materiali:
- ⚫ - Idoneitą ottima
- ⚪ - Idoneitą limitata
- Vuoto - Non idoneo
