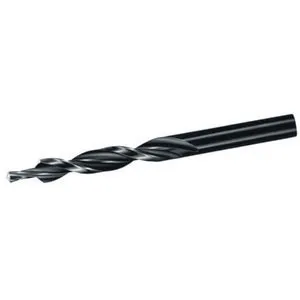

Punte a gradino per fori passanti cil. 90° 85110
❮❯
×❮❯
1 / 5
2 / 5
3 / 5
4 / 5
5 / 5
Punte a gradino per fori passanti cil. 90° 85110
Codice Articolo:
Codice Produttore:
EAN:

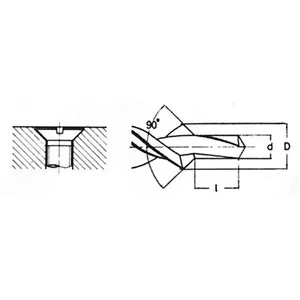

Punta combinata per fori passanti a 90° rotazione destra
DIN 8374.
Tipo N in acciaio Super-rapido HSS
Angolo di taglio 118°, con eliche indipendenti.
Elica minore per forare, elica maggiore con angolo di svasatura a 90° per sede viti a testa svasata
Tolleranza media, attacco cilindrico.
Assottigliamento del nocciolo = Ų 6,600
Spoglia sul cono tagliente
Per fori passanti a DIN EN 20273, serie media
IVA esclusa
Dati GeneraliDati Tecnici
seleziona un prodotto nella tabella sottostante

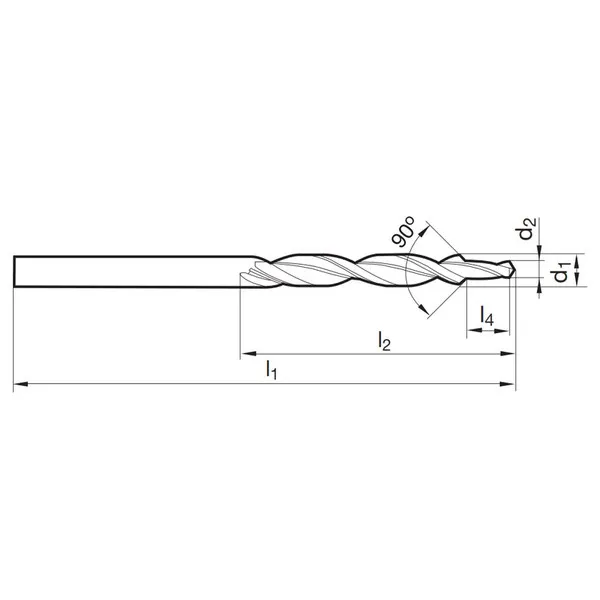

Codice
Descrizione
Codice Produttore
EAN
Per viti M
d2 Ų punta guida
mm
mm
d1 Ų svasatore
mm
mm
l4 Lungh. spirale guida
mm
mm
l2 Lungh. totale spirale
mm
mm
l1 Lunghezza totale
mm
mm
Spedizione
Pezzi per
confezione
confezione
Prezzo listino
euro
euro
Sconto
Prezzo
euro
euro
44876
Punta 85110 mm. 6,6
9851100066000
4031096118887
3
3,4
6,6
9
63
101
7 gg.
10
918,54
52,63%
435,11
44877
Punta 85110 mm. 9
9851100090000
4031096118894
4
4,5
9
11
81
125
7 gg.
10
1.103,76
52,63%
522,85
44878
Punta 85110 mm. 11
9851100110000
4031096118900
5
5,5
11
13
94
142
7 gg.
1
123,93
52,63%
58,71
44879
Punta 85110 mm. 13
9851100130000
4031096118917
6
6,6
13
15
101
151
7 gg.
1
186,84
52,63%
88,51
44880
Punta 85110 mm. 17,2
9851100172000
4031096118924
8
9
17,2
19
130
191
7 gg.
1
346,25
52,63%
164,02
DOCUMENTI ALLEGATI
85110-pagina-catalogo.pdf
83 Kb
INFORMAZIONI E DETTAGLI
Punta combinata per fori passanti a 90° rotazione destra
DIN 8374.
Tipo N in acciaio Super-rapido HSS
Angolo di taglio 118°, con eliche indipendenti.
Elica minore per forare, elica maggiore con angolo di svasatura a 90° per sede viti a testa svasata
Tolleranza media, attacco cilindrico.
Assottigliamento del nocciolo = Ų 6,600
Spoglia sul cono tagliente
Per fori passanti a DIN EN 20273, serie media
Per svasature per teste di viti 90° secondo DIN 74 parte 1 (ediz. 12.1980), forma A e B, esecuzione media
Lavanzamento si basa sul diametro inferiore - Vc si basa sul diametro maggiore
Tipo N in acciaio Super-rapido HSS
Angolo di taglio 118°, con eliche indipendenti.
Elica minore per forare, elica maggiore con angolo di svasatura a 90° per sede viti a testa svasata
Tolleranza media, attacco cilindrico.
Assottigliamento del nocciolo = Ų 6,600
Spoglia sul cono tagliente
Per fori passanti a DIN EN 20273, serie media
Per svasature per teste di viti 90° secondo DIN 74 parte 1 (ediz. 12.1980), forma A e B, esecuzione media
Lavanzamento si basa sul diametro inferiore - Vc si basa sul diametro maggiore
SIGNIFICATO PITTOGRAMMI E TABELLE HARTNER
Codice ISO
| P | Acciaio, acciaio altamente legato |
| M | Acciaio inossidabile |
| K | Ghisa grigia, ghisa sferoidale e malleabile |
| N | Alluminio ed altri metalli non ferrosi |
| S | Leghe speciali, superleghe e leghe di titanio |
| H | Acciaio temprato e ghisa temprata |
Ogni tabella indica l'idoneitą del prodotto ai diversi materiali:
- ⚫ - Idoneitą ottima
- ⚪ - Idoneitą limitata
- Vuoto - Non idoneo
