Punte per centri cn 81192

Punte per centri CN 81192

Codice Articolo:

Codice Produttore:

EAN:

Punta per centri CN 81192
Adatta a pre-forare metalli, rotazione destra
Tipo N Modello Extra-corto
In acciaio Super-rapido HSS
Spoglia sul cono tagliente, adatte solo per centrare, di impiego universale
Elica cortissima
Sostituisce i pre-fori ottenuti con bussole di mascheraggio
Centraggio perfetto anche su piani inclinati
Attacco cilindrico
Con angolo di taglio 90°
Spoglia sul cono tagliente, adatta ...

a partire da

32,07 €

IVA esclusa

AGGIUNGI AI PREFERITI

Dati GeneraliDati Tecnici

seleziona un prodotto nella tabella sottostante

Codice

Descrizione

Codice Produttore

EAN

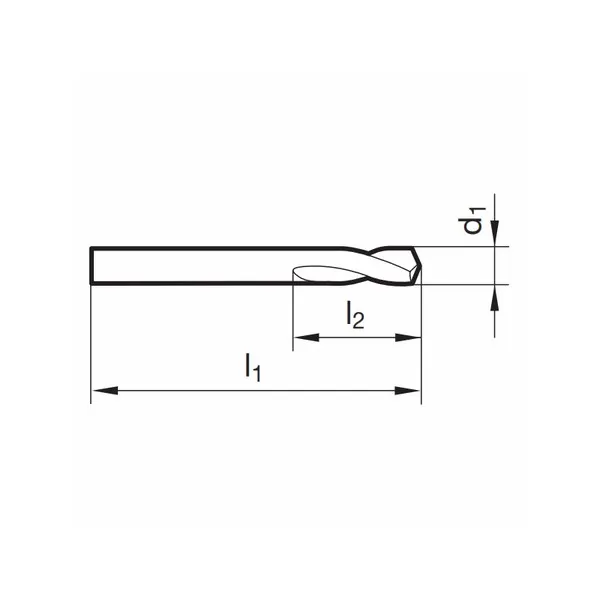

d1 Ø
mm

l2 Lunghezza elica
mm

d1 Ø svasatore
mm

Spedizione

Pezzi per
confezione

Prezzo listino
euro

Sconto

Prezzo
euro

45025

Punta rot. dx 81192 3

9811920030000

4031096049907

7 gg.

232,50

51,85%

111,95

45026

Punta rot. dx 81192 4

9811920040000

4031096049914

7 gg.

228,00

51,85%

109,78

45027

Punta rot. dx 81192 5

9811920050000

4031096049938

7 gg.

236,50

51,85%

113,87

45028

Punta rot. dx 81192 6

9811920060000

4031096049945

7 gg.

245,00

51,85%

117,97

45029

Punta rot. dx 81192 8

9811920080000

4031096049976

7 gg.

406,50

51,85%

195,73

45030

Punta rot. dx 81192 10

9811920100000

4031096050002

7 gg.

458,00

51,85%

220,53

45031

Punta rot. dx 81192 12

9811920120000

4031096050026

102

7 gg.

66,60

51,85%

32,07

45032

Punta rot. dx 81192 14

9811920140000

4031096050064

33,5

107

7 gg.

70,25

51,84%

33,83

45033

Punta rot. dx 81192 16

9811920160000

4031096050095

115

7 gg.

85,70

51,86%

41,26

45034

Punta rot. dx 81192 20

9811920200000

4031096050132

131

7 gg.

138,85

51,85%

66,86

45035

Punta rot. dx 81192 25 (63/64")

9811920250000

4031096050149

151

7 gg.

255,70

51,85%

123,12

DOCUMENTI ALLEGATI

81192-pagina-catalogo.pdf

733 Kb

INFORMAZIONI E DETTAGLI

Punta per centri CN 81192

Adatta a pre-forare metalli, rotazione destra
Tipo N Modello Extra-corto
In acciaio Super-rapido HSS
Spoglia sul cono tagliente, adatte solo per centrare, di impiego universale
Elica cortissima
Sostituisce i pre-fori ottenuti con bussole di mascheraggio
Centraggio perfetto anche su piani inclinati
Attacco cilindrico
Con angolo di taglio 90°
Spoglia sul cono tagliente, adatta solo per centrare, di impiego universale

SIGNIFICATO PITTOGRAMMI E TABELLE HARTNER

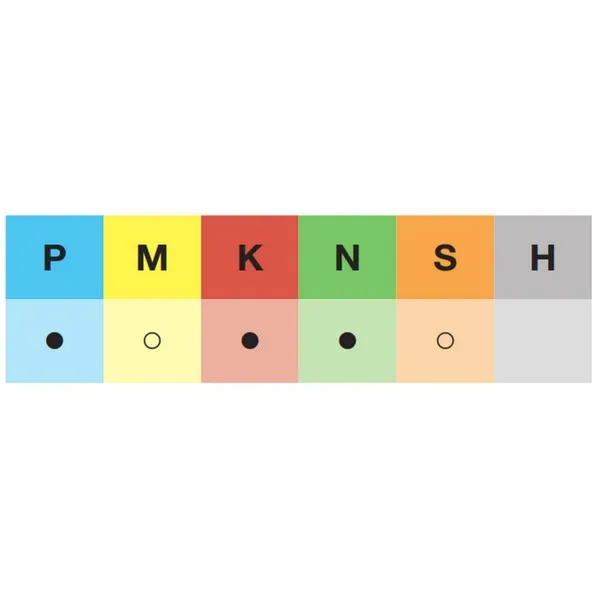

Codice ISO

P	Acciaio, acciaio altamente legato
M	Acciaio inossidabile
K	Ghisa grigia, ghisa sferoidale e malleabile
N	Alluminio ed altri metalli non ferrosi
S	Leghe speciali, superleghe e leghe di titanio
H	Acciaio temprato e ghisa temprata

Ogni tabella indica l'idoneità del prodotto ai diversi materiali:

⚫ - Idoneità ottima
⚪ - Idoneità limitata
Vuoto - Non idoneo

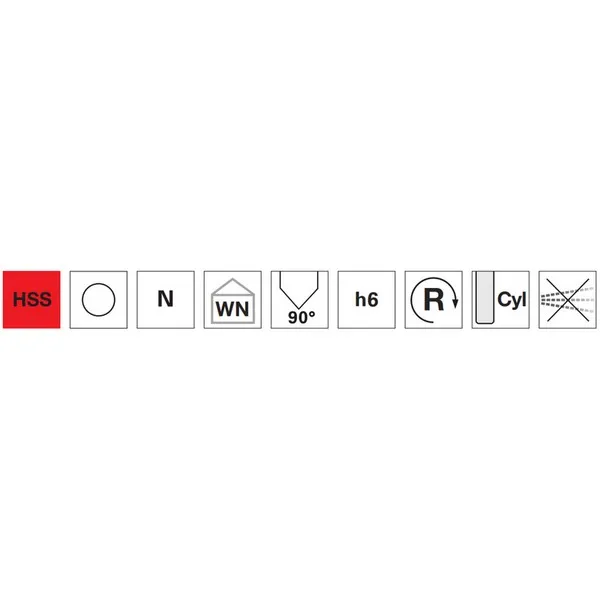

PITTOGRAMMI

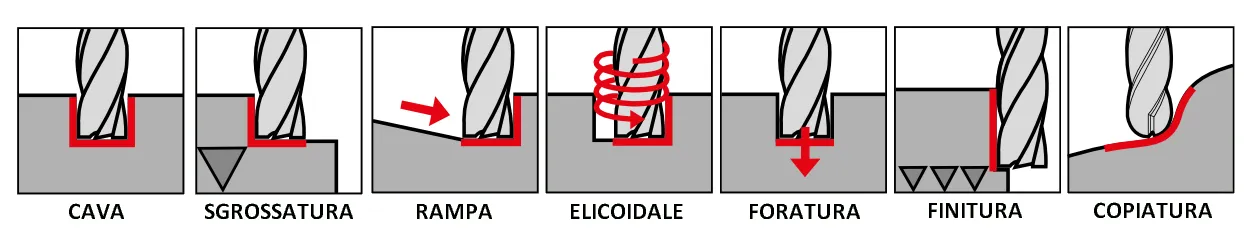

Applicazioni

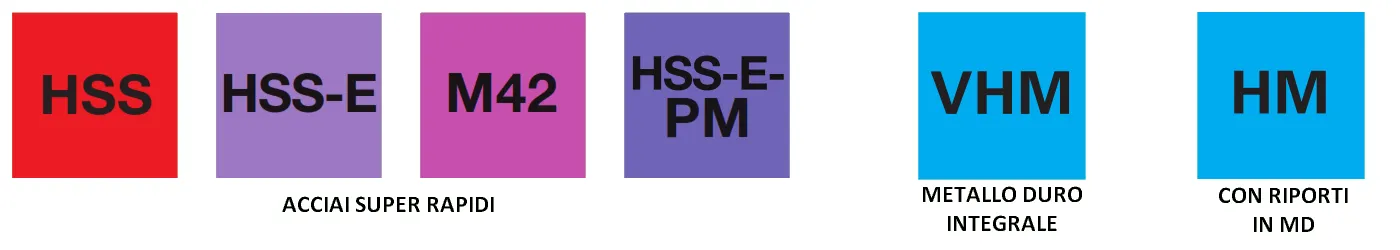

Materiale tagliente

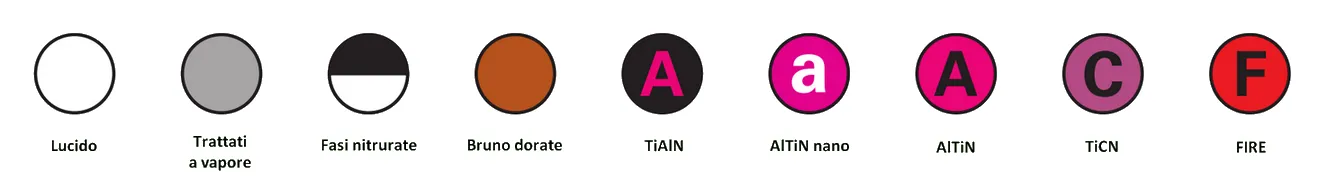

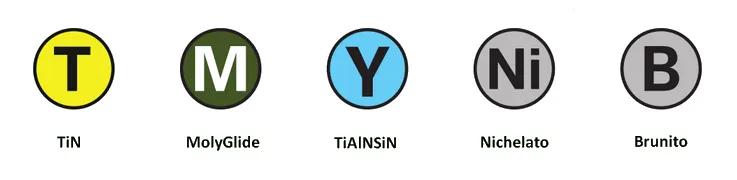

Trattamento di superficie

Tipo

TIPO	APPLICAZIONI	ANGOLO DI SPOGLIA SUPERIORE	ANGOLO DI AFFILATURA	AFFILATURA
N	Per materiali a normale truciolabilità (es. acciaio, ghisa acciaiosa, ghisa grigia)	20°- 30°	118°	Spoglia sul cono tagliente Affilatura normale
H	per materiali duri a truciolo corto (es. ottone, bronzo, elektron)	12°- 16°	118°	Spoglia sul cono tagliente Affilatura normale
W	per materiali teneri a truciolo lungo (es. leghe di Al, rame)	35°- 40°	130°	Spoglia sul cono tagliente Affilatura normale
FN	per materiali a normale truciolabilità per fori profondi	35°	130°	Spoglia sul cono tagliente Affilatura normale
FN500	per materiali aggressivi a truciolo lungo (es. acciai altamente legati, da bonifica e da cementazione)	20°- 30°	130°	Spoglia sul cono tagliente Affilatura normale
FU500 FU500 DZ	per uso universale (es. acciai legati e non legati fino a 800 N/mm²) DZ = attacco cilindrico passante	35°	118°	2 piani Affilatura speciale
FW	per materiali teneri a truciolo lungo per fori profondi	35°- 40°	130°	Spoglia sul cono tagliente Affilatura normale
S	per materiali a difficile truciolabilità (es. acciai inossidabili e resistenti al calore)	35°	130°	Spoglia sul cono tagliente Affilatura normale
IS	per acciai aggressivi, inox, resistenti agli acidi ed al calore	40°	130°	Spoglia sul cono tagliente Affilatura normale
V	per materiali a difficile truciolabilità (es. acciai per molle)	20°- 30°	130°	Spoglia sul cono tagliente Affilatura normale
TS 3 G	per fori precisi dal pieno	28°	150°	Affilatura speciale
TS 80 U	per uso universale (es. ghisa grigia ed acciai fino a 1000 N/mm²)	20°- 30°	140°	Spoglia sul cono tagliente Speciale riduzione tipo U
TS 100 U	per acciai fino a ca. 1000 N/mm² per uso universale	25°- 35°	140°	Affilatura su piani
TS 150 GG	per ghise a truciolo corto, Alluminio e leghe di Al con alto tenore in Si	0° (taglienti diritti)	120°	Affilatura su piani Speciale riduzione tipo GG
TS 100 R	per nuove ghise GGV e ADI, ghisa sferoidale/ghisa malleabile	30°	-	Affilatura radiale
TS 100 T	per fori profondi in acciaio e ghisa	30°	130°	Spoglia sul cono tagliente
TS 100 INOX	per acciai inossidabili	30°	140°	Affilatura su piani
TS 100 H	per acciai altamente legati e temprati, così come leghe speciali	30°	140°	Spoglia sul cono tagliente
TS 100 EG	Utensili sbavatori
TS 100 VR	Sbavatori a 90° ad avanzamento ed estrazione
TLB E80	Punte a cannone ad 1 tagliente con testa in MD
TLB E100	Punte a cannone ad 1 tagliente in MD integrale
TLB E800	Punte a cannone ad 1 tagliente con placchette intercambiabili
TLB Z80	Punte a cannone a 2 taglienti con testa in MD

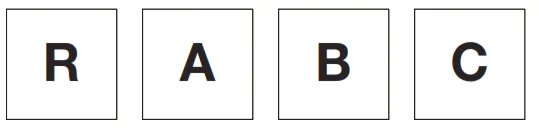

Forma

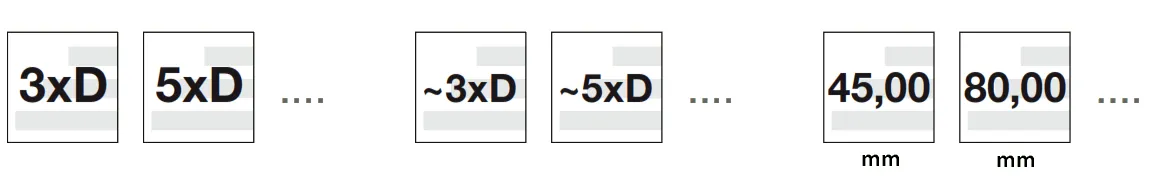

Profondità del foro

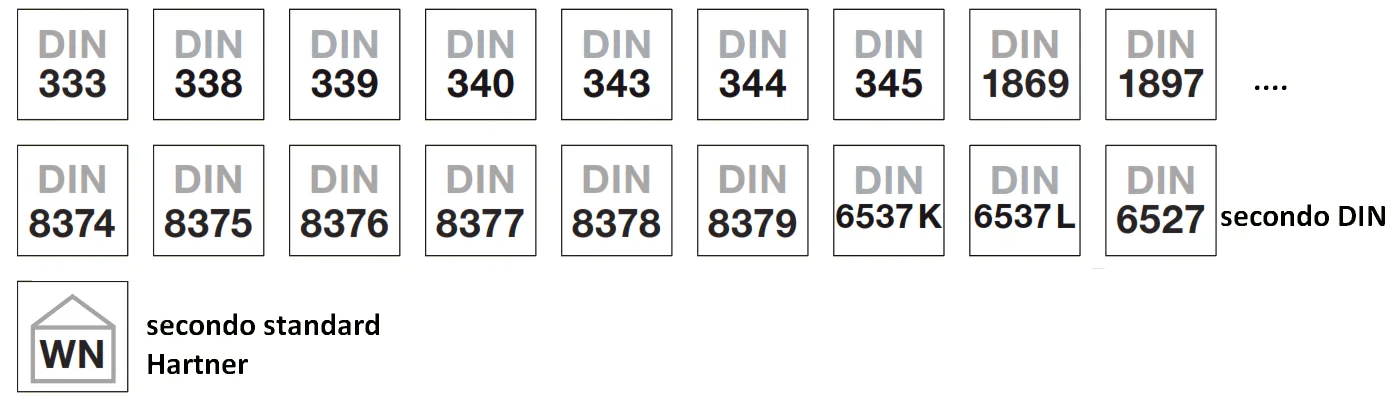

Norma

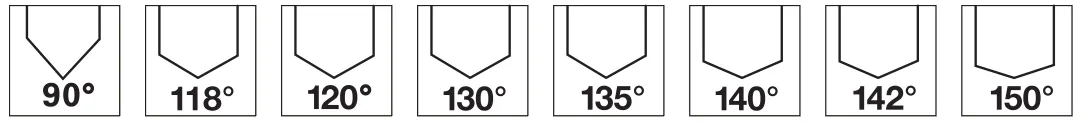

Angolo di affilatura

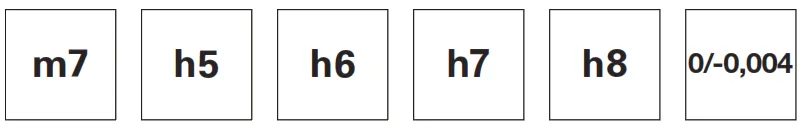

Tolleranza del Diametroø

Direzione del taglio

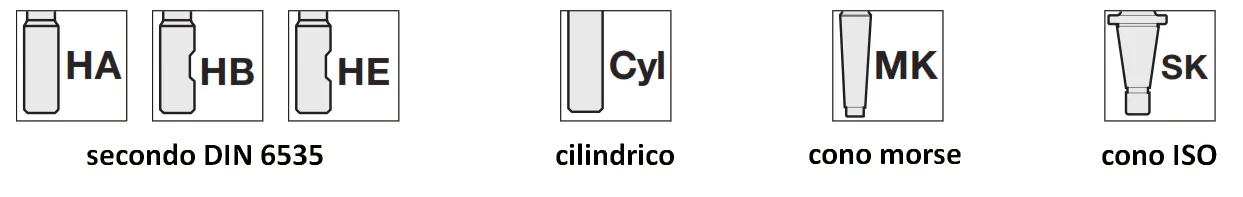

Forma del gambo

Assottigliamento del nocciolo

Refrigerazione interna
