Tamponi dlc passa - non passa metrica iso din 13 tol. 6h
×
1 / 1
Tamponi DLC Passa - Non Passa Metrica ISO DIN 13 Tol. 6H
Codice Articolo:
Codice Produttore:
EAN:
Tampone filettato Passa - Non Passa
Filettatura metrica ISO
Norma ISO DIN 13
Tolleranza 6H
Dimensioni del calibro a norma DIN ISO 1502 / DIN 2240
Filetto a norma DIN 13
Specificità: Rivestimento DLC sul lato positivo, con una durata notevolmente maggiore rispetto al non rivestito.
Un calibro differenziale a tampone filettato è una combinazione tra un calibro a tampone passa e un calibro a tampone non passa.
a partire da
80 €
IVA esclusa
Dati GeneraliDati Tecnici
seleziona un prodotto nella tabella sottostante
Codice
Descrizione
Codice Produttore
EAN
Diametro Ø
mm
mm
Passo
mm
mm
Spedizione
Pezzi per
confezione
confezione
Prezzo listino
euro
euro
Sconto
Prezzo
euro
euro
51264
Tampone Passa - Non Passa DLC Tol. 6H M 3 x 0,5
16474
4022835164746
3
0,5
10 gg.
1
89,00
-
89,00
51265
Tampone Passa - Non Passa DLC Tol. 6H M 4 x 0,7
16475
4022835164753
4
0,7
10 gg.
1
84,50
-
84,50
51266
Tampone Passa - Non Passa DLC Tol. 6H M 5 x 0,8
16476
4022835164760
5
0,8
10 gg.
1
81,00
-
81,00
51267
Tampone Passa - Non Passa DLC Tol. 6H M 6 x 1
16477
4022835164777
6
1
10 gg.
1
80,00
-
80,00
51268
Tampone Passa - Non Passa DLC Tol. 6H M 8 x 1,25
16478
4022835164784
8
1,25
10 gg.
1
84,50
-
84,50
51269
Tampone Passa - Non Passa DLC Tol. 6H M 10 x 1,5
16479
4022835164791
10
1,5
10 gg.
1
92,00
-
92,00
51270
Tampone Passa - Non Passa DLC Tol. 6H M 12 x 1,75
16480
4022835164807
12
1,75
10 gg.
1
102,00
-
102,00
51271
Tampone Passa - Non Passa DLC Tol. 6H M 14 x 2
16481
4022835164814
14
2
10 gg.
1
112,00
-
112,00
51272
Tampone Passa - Non Passa DLC Tol. 6H M 16 x 2
16482
4022835164821
16
2
10 gg.
1
119,00
-
119,00
51273
Tampone Passa - Non Passa DLC Tol. 6H M 20 x 2,5
16483
4022835164838
20
2,5
10 gg.
1
141,00
-
141,00
51274
Tampone Passa - Non Passa DLC Tol. 6H M 24 x 3
16484
4022835164845
24
3
10 gg.
1
179,00
-
179,00
INFORMAZIONI E DETTAGLI
Tampone filettato Passa - Non Passa
- Filettatura metrica ISO
- Norma ISO DIN 13
- Tolleranza 6H
- Dimensioni del calibro a norma DIN ISO 1502 / DIN 2240
- Filetto a norma DIN 13
- Specificità: Rivestimento DLC sul lato positivo, con una durata notevolmente maggiore rispetto al non rivestito.

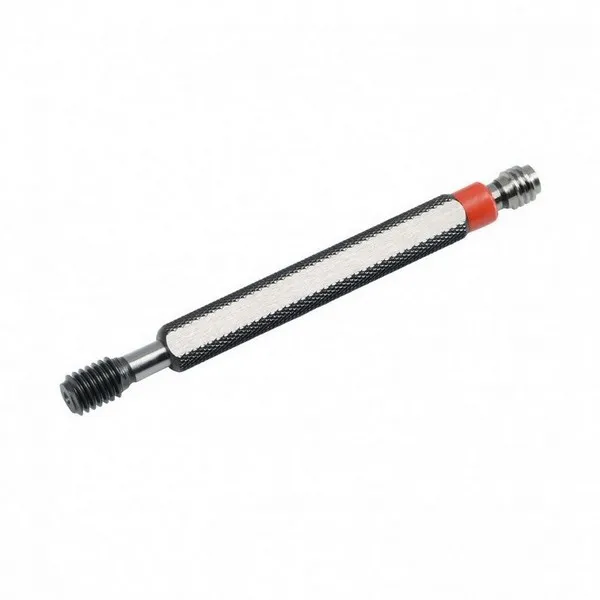

Un calibro differenziale a tampone filettato è una combinazione tra un calibro a tampone passa e un calibro a tampone non passa. Il lato non passa del calibro a tampone filettato è contrassegnato da un anello rosso.
Rivestimento DLC: lato passa rivestito, conseguente aumento della durata.
Il lato passa del calibro a tampone filettato deve essere avvitato manualmente (senza un particolare impiego della forza) nella filettatura scanalata del pezzo da lavorare. Qualora ciò non fosse possibile, la filettatura non corrisponde ai requisiti richiesti (=non passa).
Il lato non passa del calibro a tampone filettato può essere avvitato manualmente (senza un particolare impiego della forza) nella filettatura scanalata del pezzo da lavorare con al massimo due giri. Qualora non fosse possibile avvitarlo ulteriormente, la filettatura non corrisponde ai requisiti richiesti (=non passa).
Per i pezzi da lavorare e i calibri la temperatura di riferimento valida è di 20 °C.
In qualità di produttore VÖLKEL redige per voi ove desiderato un certificato di calibratura (prezzo su richiesta).
La calibratura avviene in un laboratorio di misurazione indipendente dal reparto di fabbricazione VÖLKEL in conformità alle prescrizioni e alle norme stabilite per l’esaminando in questione (DIN, ISO, ANSI).
La calibratura avviene su scanner IAC per filettature.
Rivestimento DLC: lato passa rivestito, conseguente aumento della durata.
Il lato passa del calibro a tampone filettato deve essere avvitato manualmente (senza un particolare impiego della forza) nella filettatura scanalata del pezzo da lavorare. Qualora ciò non fosse possibile, la filettatura non corrisponde ai requisiti richiesti (=non passa).
Il lato non passa del calibro a tampone filettato può essere avvitato manualmente (senza un particolare impiego della forza) nella filettatura scanalata del pezzo da lavorare con al massimo due giri. Qualora non fosse possibile avvitarlo ulteriormente, la filettatura non corrisponde ai requisiti richiesti (=non passa).
Per i pezzi da lavorare e i calibri la temperatura di riferimento valida è di 20 °C.
In qualità di produttore VÖLKEL redige per voi ove desiderato un certificato di calibratura (prezzo su richiesta).
La calibratura avviene in un laboratorio di misurazione indipendente dal reparto di fabbricazione VÖLKEL in conformità alle prescrizioni e alle norme stabilite per l’esaminando in questione (DIN, ISO, ANSI).
La calibratura avviene su scanner IAC per filettature.
