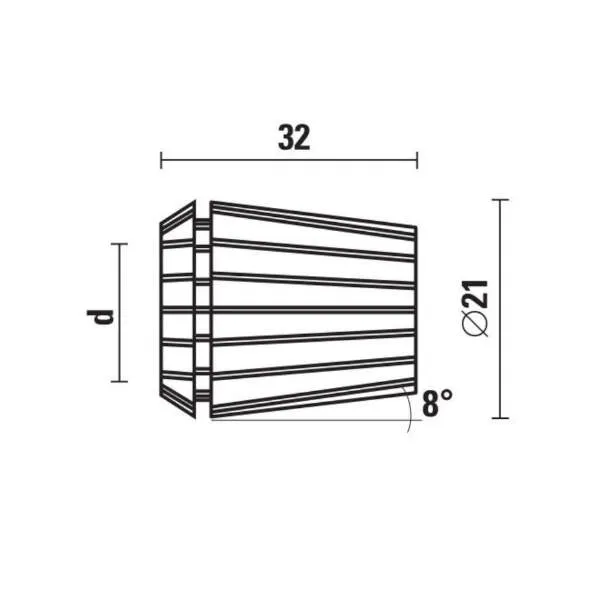

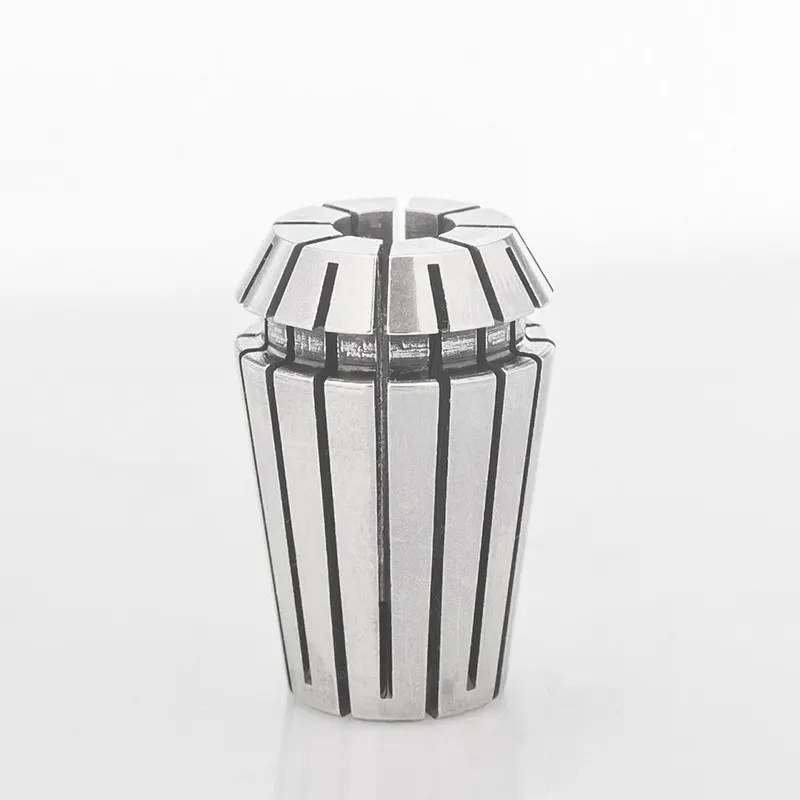

Pinze er20 - din 6499 klein

• Precisione= 0.01 (0.0004'' T.I.R.)
• Pinze ER20 costruite in acciaio per molle. vengono rettificate sia internamente che esternamente per la massima precisione.
• Le pinze Klein® permettono di ridurre considerevolmente le vibrazioni dell'utensile e del motore durante la lavorazione. assicurando una vita maggiore all'utensile e all'elettromandrino. Usando le pinze insieme ai coni Klein® raggiungerete un livello di precisione e di affidabilità ottimale.

NB: E' importante sostituire le pinze dopo 500-600 ore di lavoro in macchina oppure dopo 6 mesi lavorando 8 ore al giorno.

ISTRUZIONI PER IL MONTAGGIO DELLA PINZA NELLA GHIERA

Per il corretto assemblaggio pinza-ghiera:
- porre la pinza diagonalmente rispetto alla ghiera di bloccaggio
- mediante una pressione sulla parte superiore fissala lateralmente
- avvitare la ghiera sul mandrino e. inserito il gambo della fresa nella pinza (rispettando la lunghezza minima). completare il serraggio della ghiera con
l’apposita chiave su uno strumento appropriato (vedi ns. smontaconi universale Art. T139)

È assolutamente errato inserire la pinza nel cono portautensile senza averla prima assemblata alla ghiera.

Per il corretto cambio dell’utensile e smontaggio della pinza:
- inserire il porta utensili nel dispositivo di montaggio (vedi ns. smontaconi universale Art. T139)
- allentare la ghiera di bloccaggio con l'apposita chiave
- tenendo l’utensile sul codolo. aprire la ghiera di bloccaggio ed estrarre l’utensile
- allentare la pinza dalla ghiera di bloccaggio mediante una pressione laterale.
