Trapano radiale tr01/180 fervi
×


❮❯
1 / 4
2 / 4
3 / 4
4 / 4

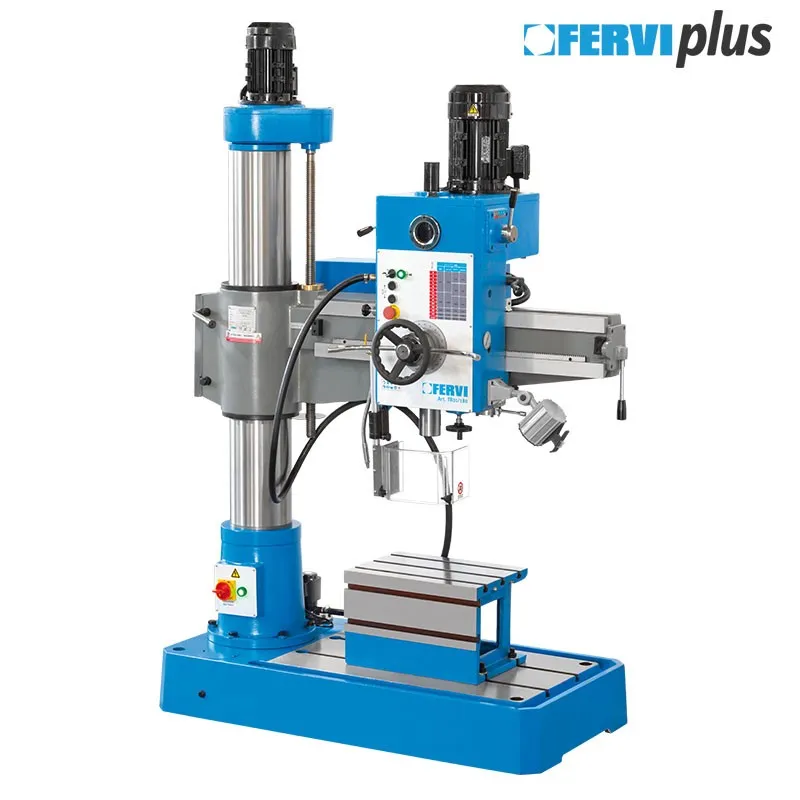

Trapano radiale TR01/180 Fervi
Codice Articolo:
Codice Produttore:
EAN:
Discesa automatica, inversione di marcia, sistema di refrigerazione, dotato di illuminazione Led. Con cambio di velocità ad ingranaggi.
7.973 €
IVA esclusa
Dati GeneraliDati Tecnici
Codice
Descrizione
Codice Produttore
EAN
Capacità di foratura su ghisa con preforo Ø
mm
mm
Capacità max di foratura su acciaio con preforo (s
mm
mm
Capacità di foratura continua Ø
mm
mm
Cono Morse
CM
CM
Mandrino
mm
mm
Velocità del mandrino
rpm
rpm
Spedizione
Pezzi per
confezione
confezione
Prezzo listino
euro
euro
Sconto
Prezzo
euro
euro
98607
Trapano radiale TR01/180
TR01/180
8012667362133
40
32
28
4
3 ÷ 16 mm B16
(6) 75 ÷ 1220
7 gg.
1
12.290,00
35,13%
7.973,00
DOCUMENTI ALLEGATI
INFORMAZIONI E DETTAGLI
Il Trapano radiale a colonna Art. TR01/180 è una macchina utensile progettata per eseguire alcune semplici operazioni meccaniche, quali:
- la foratura (capacità di foratura massima: 40 mm);
- la filettatura;
- l’alesatura e la lamatura.
La macchina è realizzata per eseguire tali lavorazioni su materiali differenti, variando l’utensile in funzione delle operazioni da eseguire e del materiale di cui è costituito il pezzo da lavorare.
La macchina prevede 6 differenti velocità di rotazione del mandrino. Il motore gira a velocità costante e la macchina è dotata di un apposito sistema di trasmissione ad ingranaggi per la variazione della velocità del mandrino, possibile mediante l’azionamento delle due leve apposite. In ogni caso, la regolazione della velocità del mandrino deve essere sempre eseguita a macchina ferma e non alimentata.
Nel Trapano TR01/200 l’avanzamento dell’utensile può essere sia manuale che automatico.

- la foratura (capacità di foratura massima: 40 mm);
- la filettatura;
- l’alesatura e la lamatura.
La macchina è realizzata per eseguire tali lavorazioni su materiali differenti, variando l’utensile in funzione delle operazioni da eseguire e del materiale di cui è costituito il pezzo da lavorare.
La macchina prevede 6 differenti velocità di rotazione del mandrino. Il motore gira a velocità costante e la macchina è dotata di un apposito sistema di trasmissione ad ingranaggi per la variazione della velocità del mandrino, possibile mediante l’azionamento delle due leve apposite. In ogni caso, la regolazione della velocità del mandrino deve essere sempre eseguita a macchina ferma e non alimentata.
Nel Trapano TR01/200 l’avanzamento dell’utensile può essere sia manuale che automatico.

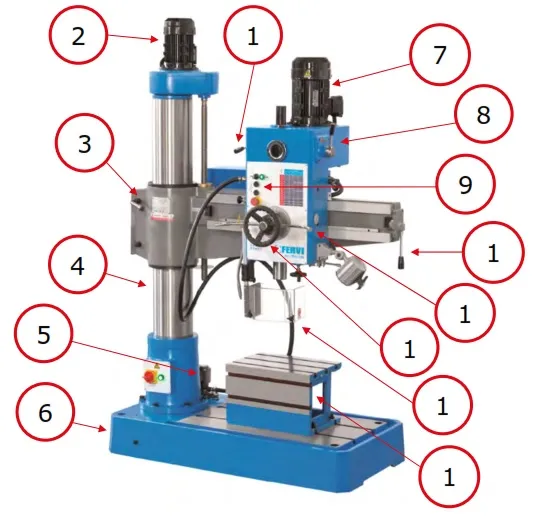

1 Leva selezione velocità mandrino
2 Motore elettrico scorrimento verticale colonna
3 Leva blocco spostamento verticale colonna
4 Colonna portante
5 Motore elettrico pompa di refrigerazione
6 Piano di sostegno
7 Motore elettrico mandrino
2 Motore elettrico scorrimento verticale colonna
3 Leva blocco spostamento verticale colonna
4 Colonna portante
5 Motore elettrico pompa di refrigerazione
6 Piano di sostegno
7 Motore elettrico mandrino
8 Leva di selezione velocità di avanzamento mandrino9 Quadro di comando
10 Maniglia di rotazione bandiera
11 Volantino avanzamento orizzontale della testa
12 Volantino a leva avanzamento verticale mandrino
13 Finestra protettiva
14 Cubo di lavoro
10 Maniglia di rotazione bandiera
11 Volantino avanzamento orizzontale della testa
12 Volantino a leva avanzamento verticale mandrino
13 Finestra protettiva
14 Cubo di lavoro
