Punte a gradino corte per fori passanti cil. 90° 85917
❮❯
×❮❯
1 / 5
2 / 5
3 / 5
4 / 5
5 / 5
Punte a gradino corte per fori passanti cil. 90° 85917
Codice Articolo:
Codice Produttore:
EAN:

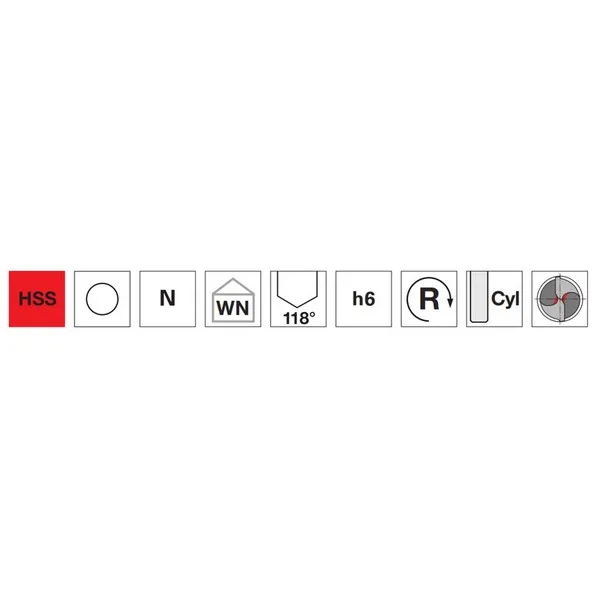

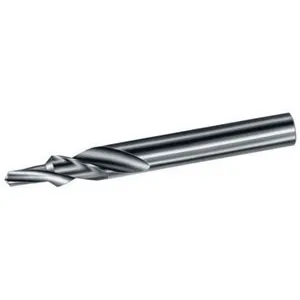

Punta corta combinata per fori passanti 90° rotazione destra 85917
Tipo N In acciaio Super-rapido HSS
Angolo di taglio 118° - Angolo di svasatura a 90° per sede viti a testa svasata
Tolleranza media
Attacco cilindrico
Assottigliamento del nocciolo = Ų 6,600
Spoglia sul cono tagliente, grande stabilitą alla torsione
Per macchine CNC e CN
Per fori passanti a DIN EN 20273, serie media
IVA esclusa
Dati GeneraliDati Tecnici
seleziona un prodotto nella tabella sottostante
Codice
Descrizione
Codice Produttore
EAN

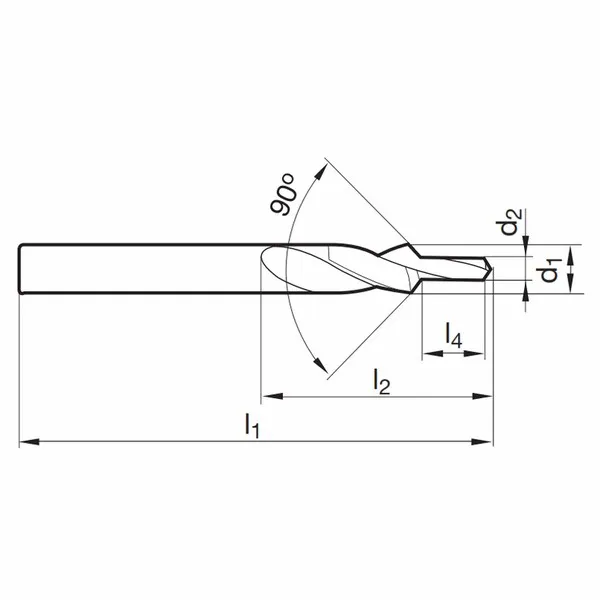

Per viti M
d2 Ų punta guida
mm
mm
d1 Ų svasatore
mm
mm
l4 Lungh. spirale guida
mm
mm
l2 Lungh. totale spirale
mm
mm
l1 Lunghezza totale
mm
mm
Spedizione
Pezzi per
confezione
confezione
Prezzo listino
euro
euro
Sconto
Prezzo
euro
euro
44864
Punta 85917 mm. 6,6
9859170066000
4031096111291
3
3,4
6,6
9
31
70
7 gg.
10
543,24
52,63%
257,33
44865
Punta 85917 mm. 9
9859170090000
4031096111307
4
4,5
9
11
40
84
7 gg.
10
588,60
52,63%
278,82
44866
Punta 85917 mm. 11
9859170110000
4031096111314
5
5,5
11
13
47
95
7 gg.
1
81,11
52,63%
38,42
44867
Punta 85917 mm. 13
9859170130000
4031096111321
6
6,6
13
15
51
102
7 gg.
1
96,44
52,62%
45,69
44868
Punta 85917 mm. 17,2
9859170172000
4031096111338
8
9
17,2
19
62
123
7 gg.
1
162,38
52,63%
76,92
44869
Punta 85917 mm. 21,5
9859170215000
4031096111345
10
11
21,5
23
70
141
7 gg.
1
173,12
52,63%
82,01
DOCUMENTI ALLEGATI
85917-pagina-catalogo.pdf
73 Kb
INFORMAZIONI E DETTAGLI
Punta corta combinata per fori passanti 90° rotazione destra 85917
Tipo N In acciaio Super-rapido HSS
Angolo di taglio 118° - Angolo di svasatura a 90° per sede viti a testa svasata
Tolleranza media
Attacco cilindrico
Assottigliamento del nocciolo = Ų 6,600
Spoglia sul cono tagliente, grande stabilitą alla torsione
Per macchine CNC e CN
Per fori passanti a DIN EN 20273, serie media

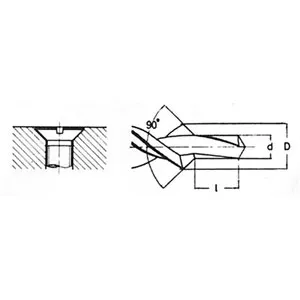

Per svasature per teste di viti 90° a DIN 74, forma A
Lavanzamento si basa sul diametro inferiore - Vc si basa sul diametro maggiore
Angolo di taglio 118° - Angolo di svasatura a 90° per sede viti a testa svasata
Tolleranza media
Attacco cilindrico
Assottigliamento del nocciolo = Ų 6,600
Spoglia sul cono tagliente, grande stabilitą alla torsione
Per macchine CNC e CN
Per fori passanti a DIN EN 20273, serie media
Per svasature per teste di viti 90° a DIN 74, forma A
Lavanzamento si basa sul diametro inferiore - Vc si basa sul diametro maggiore

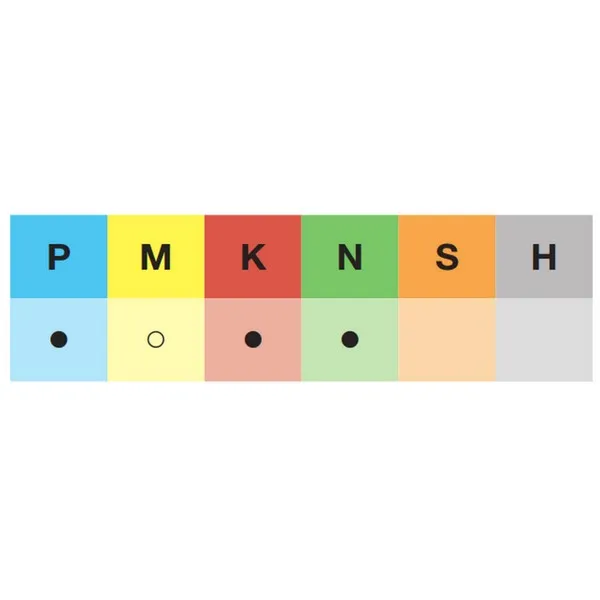

SIGNIFICATO PITTOGRAMMI E TABELLE HARTNER
Codice ISO
| P | Acciaio, acciaio altamente legato |
| M | Acciaio inossidabile |
| K | Ghisa grigia, ghisa sferoidale e malleabile |
| N | Alluminio ed altri metalli non ferrosi |
| S | Leghe speciali, superleghe e leghe di titanio |
| H | Acciaio temprato e ghisa temprata |
Ogni tabella indica l'idoneitą del prodotto ai diversi materiali:
- ⚫ - Idoneitą ottima
- ⚪ - Idoneitą limitata
- Vuoto - Non idoneo
