Punte a gradino corte, per fori da filett. cil. 90° 85920
❮❯
×❮❯
1 / 5
2 / 5
3 / 5
4 / 5
5 / 5
Punte a gradino corte, per fori da filett. cil. 90° 85920
Codice Articolo:
Codice Produttore:
EAN:

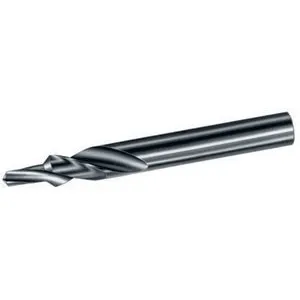

Punta corta combinata Hartner 85920

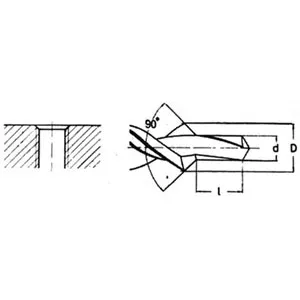

Per fori da filettare a 90° rotazione destra
Tipo N - In acciaio Super-rapido HSS.
Angolo di taglio 118°
Angolo di svasatura 90°
Attacco cilindrico
a partire da
37,53 €
IVA esclusa
Dati GeneraliDati Tecnici
seleziona un prodotto nella tabella sottostante
Codice
Descrizione
Codice Produttore
EAN

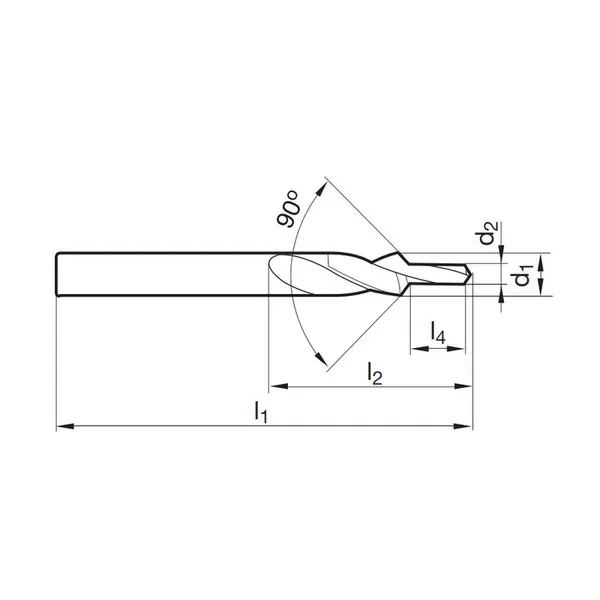

Per viti M
d2 Ø punta guida
mm
mm
d1 Ø svasatore
mm
mm
l4 Lungh. spirale guida
mm
mm
l2 Lungh. totale spirale
mm
mm
l1 Lunghezza totale
mm
mm
Spedizione
Pezzi per
confezione
confezione
Prezzo listino
euro
euro
Sconto
Prezzo
euro
euro
44829
Punta 85920 mm. 3
9859200034000
4031096111413
3
2,5
3,4
8,8
20
52
7 gg.
10
406,50
48,70%
208,53
44830
Punta 85920 mm. 4
9859200045000
4031096111420
4
3,3
4,5
11,4
24
58
7 gg.
10
406,50
48,70%
208,53
44831
Punta 85920 mm. 5
9859200055000
4031096111437
5
4,2
5,5
13,6
28
66
7 gg.
10
450,50
48,70%
231,11
44832
Punta 85920 mm. 6
9859200066000
4031096111444
6
5
6,6
16,5
31
70
7 gg.
10
472,50
48,70%
242,39
44833
Punta 85920 mm. 8
9859200090000
4031096111451
8
6,8
9
21
40
84
7 gg.
10
568,00
48,70%
291,38
44834
Punta 85920 mm. 10
9859200110000
4031096111468
10
8,5
11
25,5
47
95
7 gg.
1
73,15
48,69%
37,53
44835
Punta 85920 mm. 12
9859200135000
4031096111475
12
10,2
13,5
30
54
107
7 gg.
1
107,95
48,70%
55,38
DOCUMENTI ALLEGATI
85920-pagina-catalogo.pdf
74 Kb
INFORMAZIONI E DETTAGLI
Punta corta combinata Hartner 85920
Per fori da filettare a 90° rotazione destra
Tipo N - In acciaio Super-rapido HSS
Angolo di taglio 118°
Angolo di svasatura 90°
Attacco cilindrico
Tipo N - In acciaio Super-rapido HSS
Angolo di taglio 118°
Angolo di svasatura 90°
Attacco cilindrico
SIGNIFICATO PITTOGRAMMI E TABELLE HARTNER

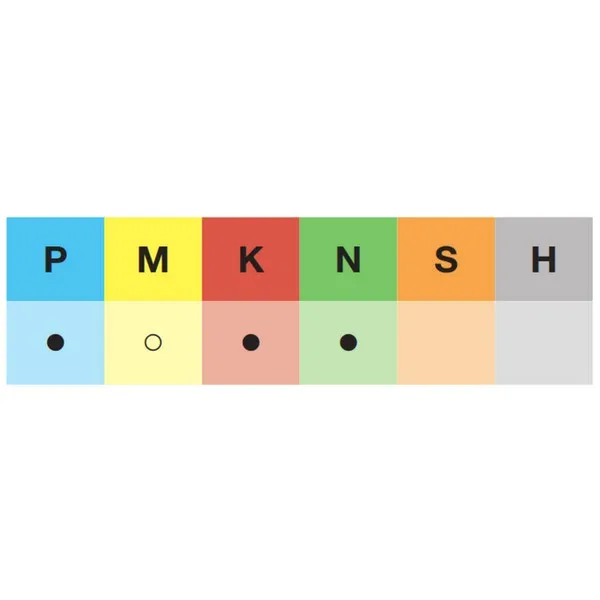

Codice ISO
| P | Acciaio, acciaio altamente legato |
| M | Acciaio inossidabile |
| K | Ghisa grigia, ghisa sferoidale e malleabile |
| N | Alluminio ed altri metalli non ferrosi |
| S | Leghe speciali, superleghe e leghe di titanio |
| H | Acciaio temprato e ghisa temprata |
Ogni tabella indica l'idoneità del prodotto ai diversi materiali:
- ⚫ - Idoneità ottima
- ⚪ - Idoneità limitata
- Vuoto - Non idoneo

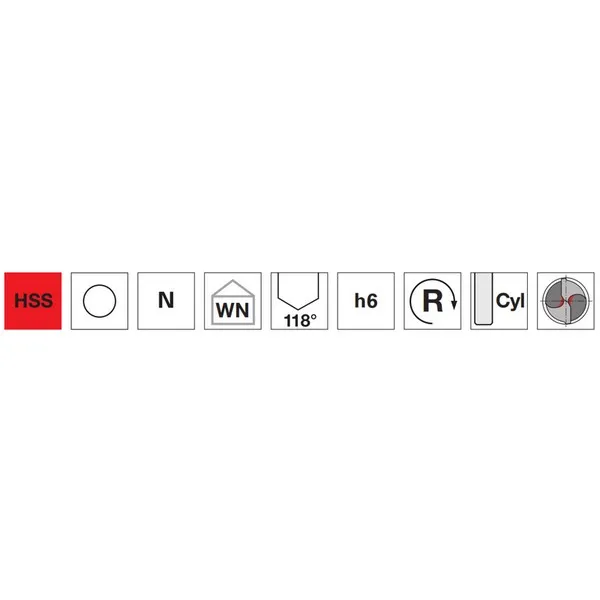

PITTOGRAMMI
Applicazioni
Materiale tagliente
Trattamento di superficie
.webp "Trattamento di superficie")
Tipo
| TIPO | APPLICAZIONI | ANGOLO DI SPOGLIA SUPERIORE | ANGOLO DI AFFILATURA | AFFILATURA |
| N | Per materiali a normale truciolabilità (es. acciaio, ghisa acciaiosa, ghisa grigia) | 20°- 30° | 118° | Spoglia sul cono tagliente Affilatura normale |
| H | per materiali duri a truciolo corto (es. ottone, bronzo, elektron) | 12°- 16° | 118° | Spoglia sul cono tagliente Affilatura normale |
| W | per materiali teneri a truciolo lungo (es. leghe di Al, rame) | 35°- 40° | 130° | Spoglia sul cono tagliente Affilatura normale |
| FN | per materiali a normale truciolabilità per fori profondi | 35° | 130° | Spoglia sul cono tagliente Affilatura normale |
| FN500 | per materiali aggressivi a truciolo lungo (es. acciai altamente legati, da bonifica e da cementazione) | 20°- 30° | 130° | Spoglia sul cono tagliente Affilatura normale |
| FU500 FU500 DZ | per uso universale (es. acciai legati e non legati fino a 800 N/mm²) DZ = attacco cilindrico passante | 35° | 118° | 2 piani Affilatura speciale |
| FW | per materiali teneri a truciolo lungo per fori profondi | 35°- 40° | 130° | Spoglia sul cono tagliente Affilatura normale |
| S | per materiali a difficile truciolabilità (es. acciai inossidabili e resistenti al calore) | 35° | 130° | Spoglia sul cono tagliente Affilatura normale |
| IS | per acciai aggressivi, inox, resistenti agli acidi ed al calore | 40° | 130° | Spoglia sul cono tagliente Affilatura normale |
| V | per materiali a difficile truciolabilità (es. acciai per molle) | 20°- 30° | 130° | Spoglia sul cono tagliente Affilatura normale |
| TS 3 G | per fori precisi dal pieno | 28° | 150° | Affilatura speciale |
| TS 80 U | per uso universale (es. ghisa grigia ed acciai fino a 1000 N/mm²) | 20°- 30° | 140° | Spoglia sul cono tagliente Speciale riduzione tipo U |
| TS 100 U | per acciai fino a ca. 1000 N/mm² per uso universale | 25°- 35° | 140° | Affilatura su piani |
| TS 150 GG | per ghise a truciolo corto, Alluminio e leghe di Al con alto tenore in Si | 0° (taglienti diritti) | 120° | Affilatura su piani Speciale riduzione tipo GG |
| TS 100 R | per nuove ghise GGV e ADI, ghisa sferoidale/ghisa malleabile | 30° | - | Affilatura radiale |
| TS 100 T | per fori profondi in acciaio e ghisa | 30° | 130° | Spoglia sul cono tagliente |
| TS 100 INOX | per acciai inossidabili | 30° | 140° | Affilatura su piani |
| TS 100 H | per acciai altamente legati e temprati, così come leghe speciali | 30° | 140° | Spoglia sul cono tagliente |
| TS 100 EG | Utensili sbavatori | |||
| TS 100 VR | Sbavatori a 90° ad avanzamento ed estrazione | |||
| TLB E80 | Punte a cannone ad 1 tagliente con testa in MD | |||
| TLB E100 | Punte a cannone ad 1 tagliente in MD integrale | |||
| TLB E800 | Punte a cannone ad 1 tagliente con placchette intercambiabili | |||
| TLB Z80 | Punte a cannone a 2 taglienti con testa in MD |
Forma
Profondità del foro
Norma
Angolo di affilatura
Tolleranza del Diametroø
Direzione del taglio
Forma del gambo
Assottigliamento del nocciolo
Refrigerazione interna
