Filetti Riportati EliBlok

Utilizzati in tutti i settori industriali, i filetti riportati EliBlok standard o autofrenanti sono l'elemento fondamentale per raggiungere una buona tenuta negli assemblaggi di alta qualità.

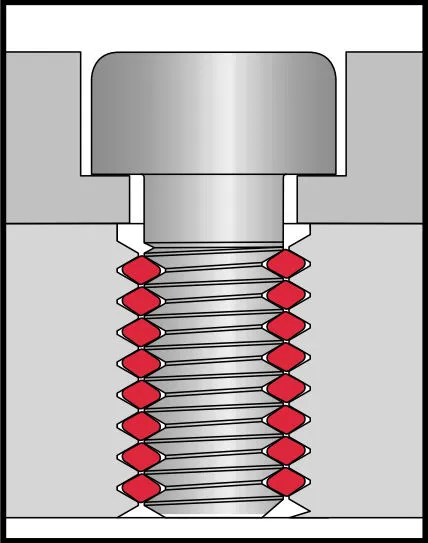

I filetti riportati EliBlok sono ricavati da un filo metallico con sezione a rombo il quale genera due filettature concentriche, una interna ed una esterna che permettono una di accogliere una vite con la massima precisione, l’altra di essere accolta in un foro opportunamente filettato.
Il filetto termina ad una estremità con un codolo di trascinamento che serve per il montaggio del filetto stesso all’interno del foro.
Una volta inserito il filetto, il codolo di trascinamento viene staccato, se necessario, con un apposito punzone (troncatore) in modo da garantire il libero passaggio alla vite.

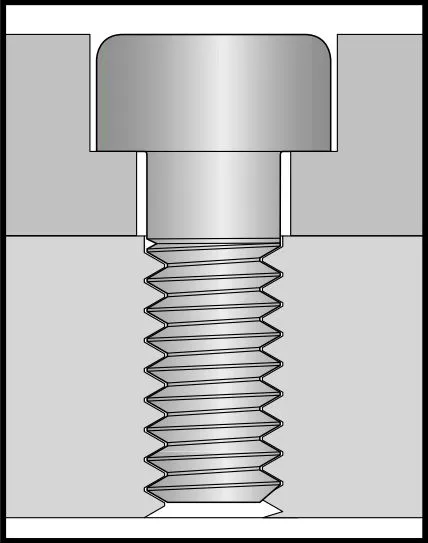

Campi di applicazione

In generale

• Rinforzo della maschiatura
• Fissaggi sottoposti a smontaggi frequenti
• Manutenzione e riparazione filettature in genere
• Creazione di filettature ad alta resistenza

Settori

• Industria automobilistica e aerospaziale
• Elettronica, meccanica e plastica
• Macchine e attrezzature

Utilizzato per

• Il recupero di filettature che nel tempo si sono logorate, strappate o che sono addirittura state sbagliate in produzione.
• Il filetto EliBlok riporta la filettatura alla dimensione iniziale, mantenendo le dimensioni del foro preesistente.Una filettatura più robusta in quanto è in grado di ripristinare una filettatura realizzata su materiali teneri come allumino e ghisa che si usurano rapidamente e si strappano a seguito di frequenti avvitamenti delle viti o a causa di serraggi troppo pesanti.
• Per filettature autofrenanti usate in situazioni in cui le vibrazioni tendono ad allentare la vite. La deformazione poligonale di una o più spire esercita un’azione frenante sulla vite, efficace anche ad alte temperature.Riduzione di materiale e di ingombri utile in quanto riduce il peso e l’ingombro dei pezzi. Grazie alle sue caratteristiche richiede minor spazio rispetto ad altri sistemi e può essere montato su pareti ridotte. Questo è molto importante soprattutto nel caso di materiali teneri.

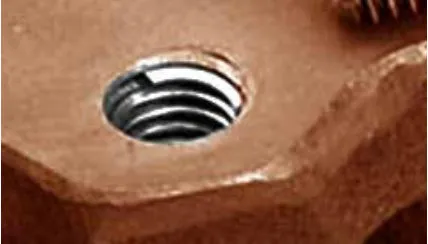

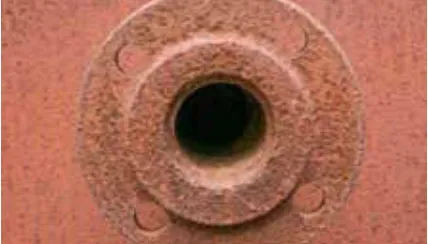

Vantaggi
Il filetto riportato EliBlok è utilizzato per il rafforzamento delle maschiature di cui diventa l’effettivo rivestimento.
Particolarmente indicato per materiali morbidi, il filetto riportato EliBlok offre resistenza alle sollecitazioni termico/corrosive e meccaniche.


Caratteristiche meccaniche

• Il filetto riportato EliBlok presenta allo stato libero, cioè prima del suo inserimento nel foro, un diametro esterno maggiore rispetto a quello della maschiatura destinata a riceverlo.
• Entrando nel foro subisce una deformazione elastica che gli permette di aderire stabilmente alla parete ricevente impedendone la fuoriuscita in qualsiasi condizione a cui può essere sottoposto.

Materiale

• Realizzato in acciaio inossidabile X10 Cr Ni 18-8.
• Può essere prodotto anche in bronzo fosforoso, Inconel, Inconel argentato. Fornibili su richiesta.

Resistenza all'usura, alla corrosione e ad altri agenti

• La sua resistenza alla trazione è di circa 1400 N / mm2.
• Elimina il deterioramento delle filettature dovuto agli svitamenti, alle vibrazioni, alla fatica, al grippaggio, alla corrosione ed offre elevata resistenza alle alte temperature fino a punte di 425° C e in continuo di 325° C.

Filettatura
Metrica ISO normale e passo fine

• Pollici UNC / UNF
• Gas - BSP
• BSW – BSF
