Trapano a colonna con trasmissione a cinghia 0752cm3 fervi
×❮❯
1 / 4
2 / 4
3 / 4
4 / 4
Trapano a colonna con trasmissione a cinghia 0752CM3 Fervi
Codice Articolo:
Codice Produttore:
EAN:
Tavola girevole ed inclinabile. Impianto elettrico con circuito separato a 24V per i comandi bordo macchina.
770 €
IVA esclusa
Dati GeneraliDati Tecnici
Codice
Descrizione
Codice Produttore
EAN
Capacità di foratura su ghisa con preforo Ø
mm
mm
Capacità max di foratura su acciaio con preforo (s
mm
mm
Capacità di foratura continua Ø
mm
mm
Cono Morse
CM
CM
Mandrino
mm
mm
Velocità del mandrino
rpm
rpm
Corsa del mandrino
mm
mm
Canotto Ø
mm
mm
Colonna Ø
mm
mm
Altezza
mm
mm
Spedizione
Pezzi per
confezione
confezione
Prezzo listino
euro
euro
Sconto
Prezzo
euro
euro
98618
Trapano a colonna con trasmiss. a cinghia 0752CM3
0752CM3
8012667346485
25
20
16
CM 3
1 - 16 mm / B18
(16) 220 ÷ 2840 rpm
80
47
80
1630
7 gg.
1
1.110,00
30,63%
770,00
DOCUMENTI ALLEGATI
0752cm3-manuale-ita.pdf
2.427 Kb
0752cm3-scheda.pdf
418 Kb
INFORMAZIONI E DETTAGLI
Tavola girevole ed inclinabile. Impianto elettrico con circuito separato a 24V per i comandi bordo macchina.
Il Trapano a colonna con trasmissione a cinghia Art. 0752 CM3 è una macchina utensile progettata per eseguire alcune semplici operazioni meccaniche, quali:
• La foratura.
• L’alesatura.
• La lamatura.
La macchina è stata realizzata per eseguire tali lavorazioni su materiali differenti, variando l’utensile in funzione delle operazioni da eseguire e del materiale di cui è costituito il pezzo da lavorare.

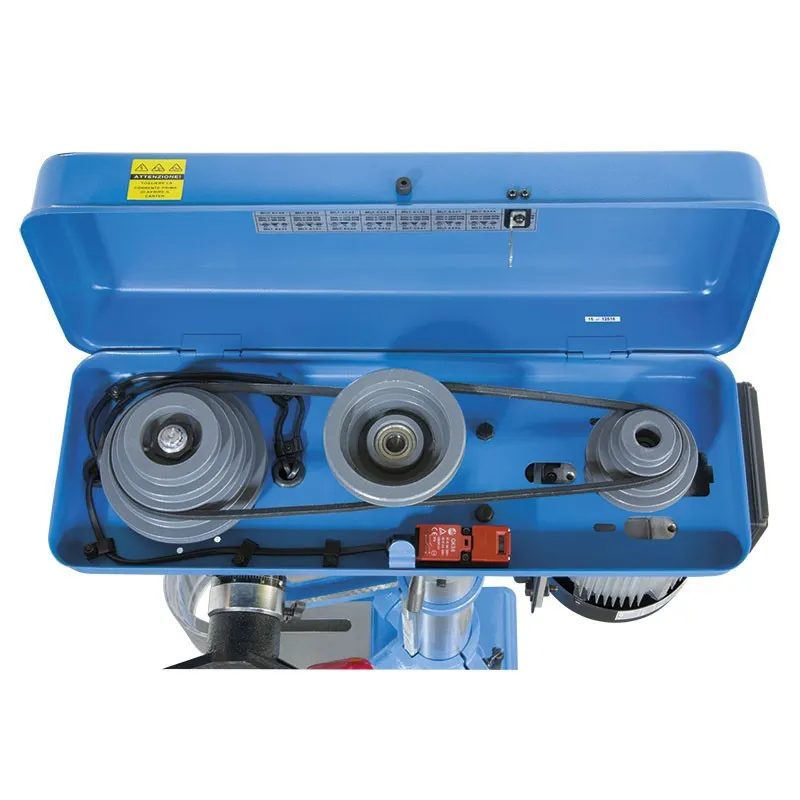

La macchina prevede 12 differenti velocità di rotazione del mandrino. Il motore gira a velocità costante e la macchina è dotata di un apposito sistema di trasmissione a cinghie per la variazione della velocità del mandrino. Quest’ultima può essere impostata spostando le cinghie sulle gole delle pulegge del sistema di trasmissione. In ogni caso, la regolazione della velocità del mandrino deve essere sempre eseguita a macchina ferma e non alimentata.
L’avanzamento dell’utensile è manuale.
Il Trapano a colonna con trasmissione a cinghia Art. 0752 CM3 è una macchina utensile progettata per eseguire alcune semplici operazioni meccaniche, quali:
• La foratura.
• L’alesatura.
• La lamatura.
La macchina è stata realizzata per eseguire tali lavorazioni su materiali differenti, variando l’utensile in funzione delle operazioni da eseguire e del materiale di cui è costituito il pezzo da lavorare.
La macchina prevede 12 differenti velocità di rotazione del mandrino. Il motore gira a velocità costante e la macchina è dotata di un apposito sistema di trasmissione a cinghie per la variazione della velocità del mandrino. Quest’ultima può essere impostata spostando le cinghie sulle gole delle pulegge del sistema di trasmissione. In ogni caso, la regolazione della velocità del mandrino deve essere sempre eseguita a macchina ferma e non alimentata.
L’avanzamento dell’utensile è manuale.

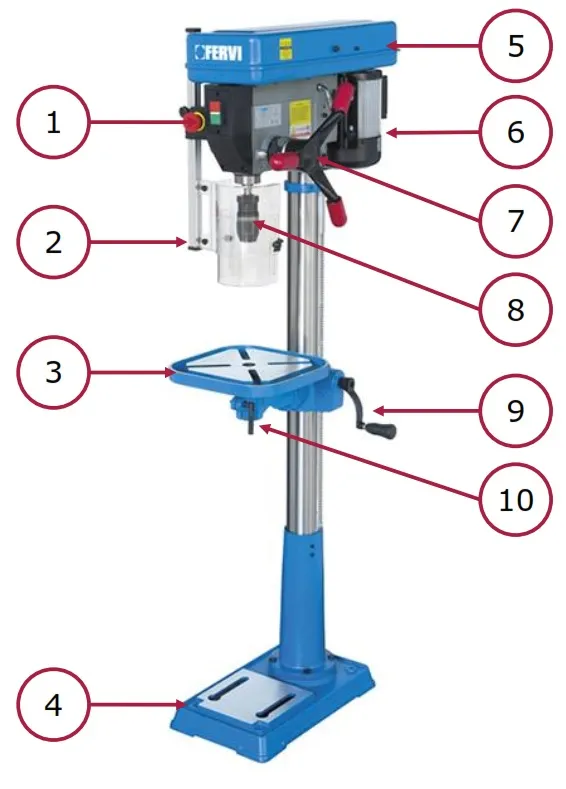

1 Comandi
2 Protezione mandrino
3 Tavola di lavoro
4 Base trapano
5 Coperchio protezione trasmissione a cinghia
6 Motore elettrico
7 Volantino spostamento mandrino
8 Mandrino
9 Manovella regolazione altezza tavola
10 Leva di regolazione della morsa
2 Protezione mandrino
3 Tavola di lavoro
4 Base trapano
5 Coperchio protezione trasmissione a cinghia
6 Motore elettrico
7 Volantino spostamento mandrino
8 Mandrino
9 Manovella regolazione altezza tavola
10 Leva di regolazione della morsa
