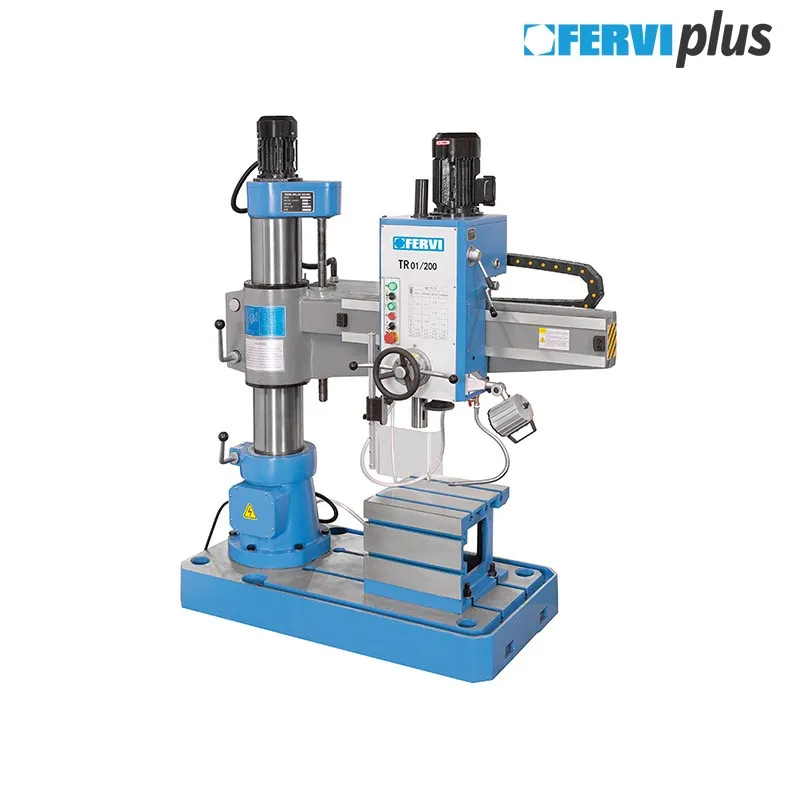

Trapano radiale TR01/200 Fervi
Codice Articolo:
Codice Produttore:
EAN:
Discesa automatica, inversione di marcia, sistema di refrigerazione, dotato di illuminazione Led. Con cambio di velocità ad ingranaggi.
11.249 €
IVA esclusa
Dati GeneraliDati Tecnici
Codice
Descrizione
Codice Produttore
EAN
Capacità di foratura su ghisa con preforo Ø
mm
mm
Capacità max di foratura su acciaio con preforo (s
mm
mm
Capacità di foratura continua Ø
mm
mm
Cono Morse
CM
CM
Mandrino
mm
mm
Velocità del mandrino
rpm
rpm
Spedizione
Pezzi per
confezione
confezione
Prezzo listino
euro
euro
Sconto
Prezzo
euro
euro
98608
Trapano radiale TR01/200
TR01/200
8012667315474
50
40
36
4
3 ÷ 13 mm B18
(6) 75 ÷ 1220
7 gg.
1
19.150,00
41,26%
11.249,00
DOCUMENTI ALLEGATI
Tr01-200-manuale-ita.pdf
2.135 Kb
Tr01-200-scheda-prodotto.pdf
1.223 Kb
INFORMAZIONI E DETTAGLI
Il Trapano radiale a colonna Art. TR01/200 è una macchina utensile progettata per eseguire alcune semplici operazioni meccaniche, quali:
- la foratura (capacità di foratura massima: 40 mm);
- la filettatura;
- l’alesatura e la lamatura.
La macchina è realizzata per eseguire tali lavorazioni su materiali differenti, variando l’utensile in funzione delle operazioni da eseguire e del materiale di cui è costituito il pezzo da lavorare.

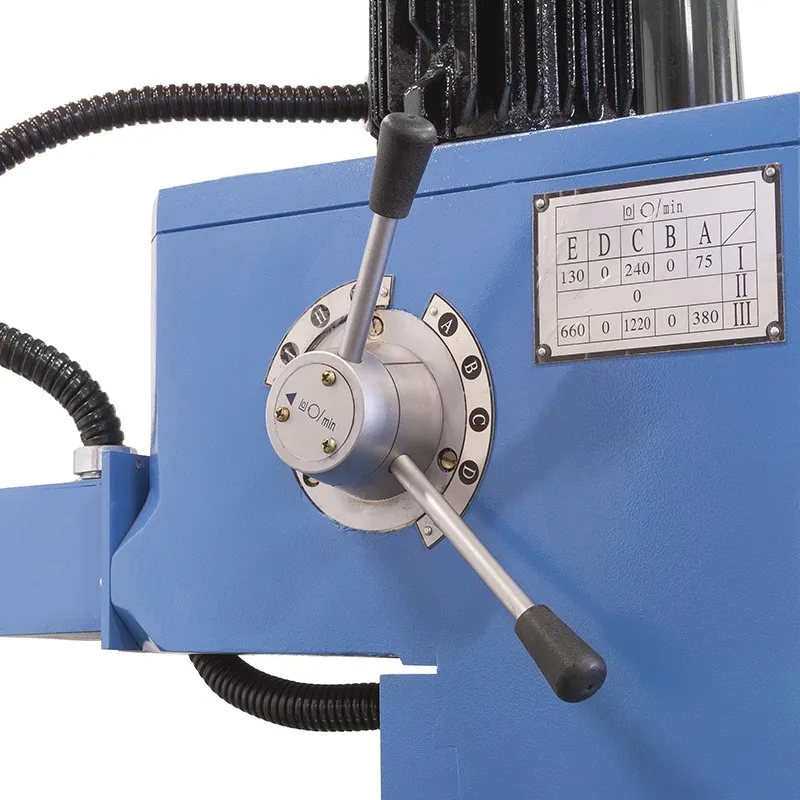

La macchina prevede 6 differenti velocità di rotazione del mandrino. Il motore gira a velocità costante e la macchina è dotata di un apposito sistema di trasmissione ad ingranaggi per la variazione della velocità del mandrino, possibile mediante l’azionamento delle due leve apposite. In ogni caso, la regolazione della velocità del mandrino deve essere sempre eseguita a macchina ferma e non alimentata.
Nel Trapano TR01/200 l’avanzamento dell’utensile può essere sia manuale che automatico.
- la foratura (capacità di foratura massima: 40 mm);
- la filettatura;
- l’alesatura e la lamatura.
La macchina è realizzata per eseguire tali lavorazioni su materiali differenti, variando l’utensile in funzione delle operazioni da eseguire e del materiale di cui è costituito il pezzo da lavorare.
La macchina prevede 6 differenti velocità di rotazione del mandrino. Il motore gira a velocità costante e la macchina è dotata di un apposito sistema di trasmissione ad ingranaggi per la variazione della velocità del mandrino, possibile mediante l’azionamento delle due leve apposite. In ogni caso, la regolazione della velocità del mandrino deve essere sempre eseguita a macchina ferma e non alimentata.
Nel Trapano TR01/200 l’avanzamento dell’utensile può essere sia manuale che automatico.

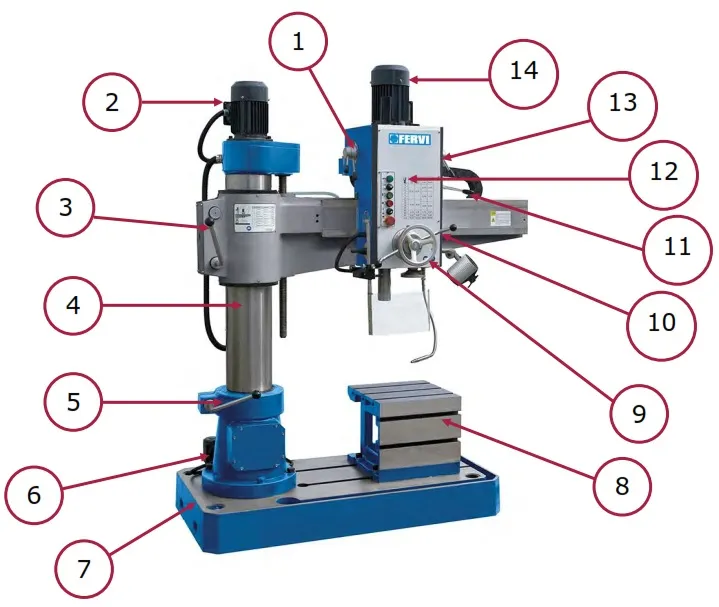

1 Leva selezione velocità mandrino
2 Motore scorrimento verticale colonna
3 Leva blocco spostamento verticale colonna4 Colonna portante
5 Leva blocco rotazione colonna
6 Motore elettrico pompa di refrigerazione7 Piano di sostegno
2 Motore scorrimento verticale colonna
3 Leva blocco spostamento verticale colonna4 Colonna portante
5 Leva blocco rotazione colonna
6 Motore elettrico pompa di refrigerazione7 Piano di sostegno
8 Cubo di lavoro
9 Volantino di avanzamento orizzontale della testa
10 Volantino a leva di avanzamento verticale del mandrino
11 Leva blocco spostamento orizzontale della testa
12 Quadro di comando
13 Leva di selezione velocità di avanzamento mandrino14 Motore elettrico del mandrino
9 Volantino di avanzamento orizzontale della testa
10 Volantino a leva di avanzamento verticale del mandrino
11 Leva blocco spostamento orizzontale della testa
12 Quadro di comando
13 Leva di selezione velocità di avanzamento mandrino14 Motore elettrico del mandrino
