Trapano radiale TR01/280 Fervi
Codice Articolo:
Codice Produttore:
EAN:
Bloccaggio idraulico tra braccio e colonna, discesa automatica, inversione di marcia, sistema di refrigerazione, Dotato di illuminazione Led. Con cambio di velocità ad ingranaggi.
16.603 €
IVA esclusa
Dati GeneraliDati Tecnici
Codice
Descrizione
Codice Produttore
EAN
Capacità di foratura su ghisa con preforo Ø
mm
mm
Capacità max di foratura su acciaio con preforo (s
mm
mm
Capacità di foratura continua Ø
mm
mm
Cono Morse
CM
CM
Velocità del mandrino
rpm
rpm
Spedizione
Pezzi per
confezione
confezione
Prezzo listino
euro
euro
Sconto
Prezzo
euro
euro
98609
Trapano radiale TR01/280
TR01/280
8012667362126
50
40
40
4
(12) 40 ÷ 1896
7 gg.
1
27.650,00
39,95%
16.603,00
DOCUMENTI ALLEGATI
Tr01-280-manuale-ita.pdf
1.612 Kb
Tr01-280-scheda-prodotto.pdf
720 Kb
INFORMAZIONI E DETTAGLI
Il Trapano radiale (Art. TR01/280) è una macchina utensile progettata per eseguire alcune semplici operazioni meccaniche, quali:
• la foratura (capacità di foratura massima: 40 mm);
• la filettatura;
• l’alesatura e la lamatura.
La macchina è realizzata per eseguire tali lavorazioni su materiali differenti, variando l’utensile in funzione delle operazioni da eseguire e del materiale di cui è costituito il pezzo da lavorare.
La macchina prevede 12 differenti velocità di rotazione del mandrino. Il motore gira a velocità costante e la macchina è dotata di un apposito sistema di trasmissione ad ingranaggi per la variazione della velocità del mandrino, possibile mediante l’azionamento delle due leve apposite. In ogni caso, la regolazione della velocità del mandrino deve essere sempre eseguita a macchina ferma e non alimentata.
Nel Trapano TR01/280 l’avanzamento dell’utensile può essere sia manuale che automatico.
• la foratura (capacità di foratura massima: 40 mm);
• la filettatura;
• l’alesatura e la lamatura.
La macchina è realizzata per eseguire tali lavorazioni su materiali differenti, variando l’utensile in funzione delle operazioni da eseguire e del materiale di cui è costituito il pezzo da lavorare.
La macchina prevede 12 differenti velocità di rotazione del mandrino. Il motore gira a velocità costante e la macchina è dotata di un apposito sistema di trasmissione ad ingranaggi per la variazione della velocità del mandrino, possibile mediante l’azionamento delle due leve apposite. In ogni caso, la regolazione della velocità del mandrino deve essere sempre eseguita a macchina ferma e non alimentata.
Nel Trapano TR01/280 l’avanzamento dell’utensile può essere sia manuale che automatico.

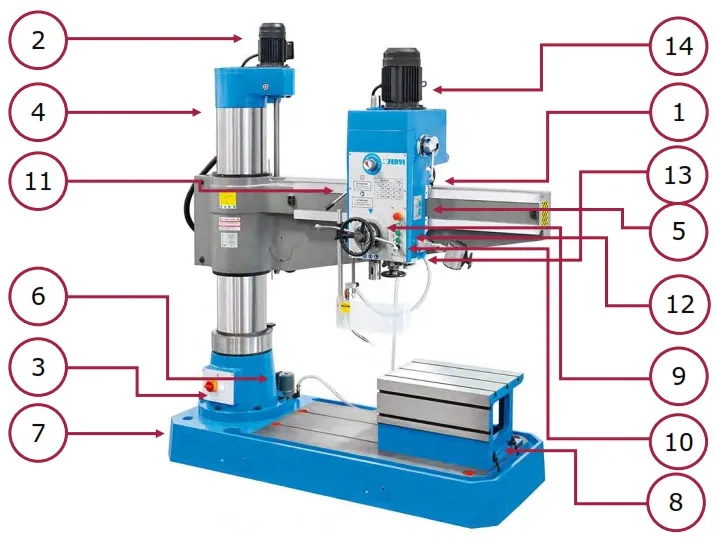

1 Leva selezione velocità mandrino
2 Motore scorrimento verticale colonna
3 Sezionatore generale
4 Colonna portante
5 Comandi freno colonna
6 Motore pompa di refrigerazione
7 Piano di sostegno
2 Motore scorrimento verticale colonna
3 Sezionatore generale
4 Colonna portante
5 Comandi freno colonna
6 Motore pompa di refrigerazione
7 Piano di sostegno

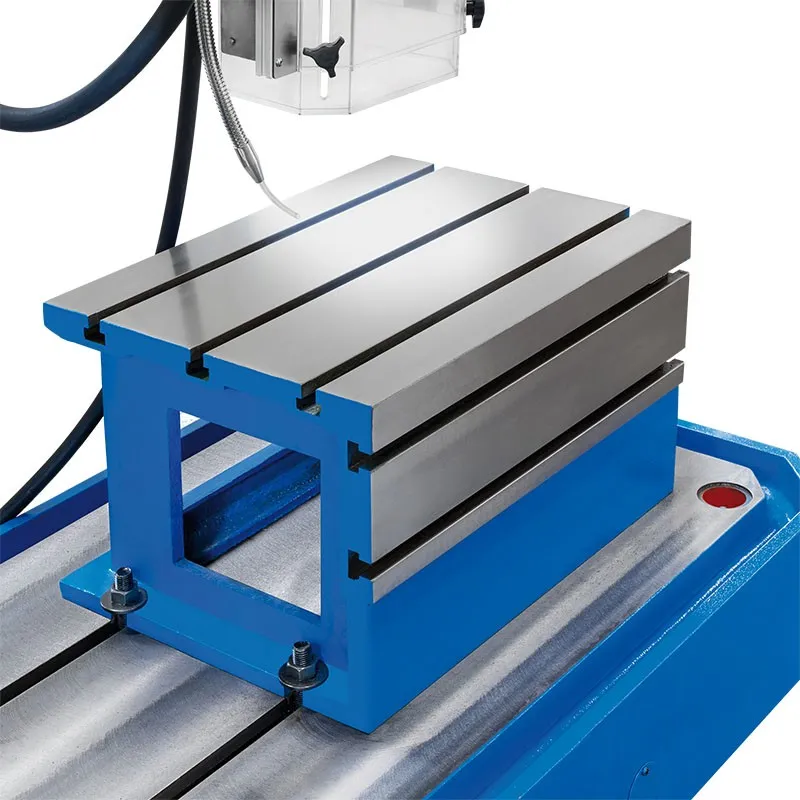

8 Cubo di lavoro
9 Volantino di avanzamento orizzontale della testa
10 Volantino a leva di avanzamento verticale del mandrino
11 Leva blocco spostamento orizzontale della testa

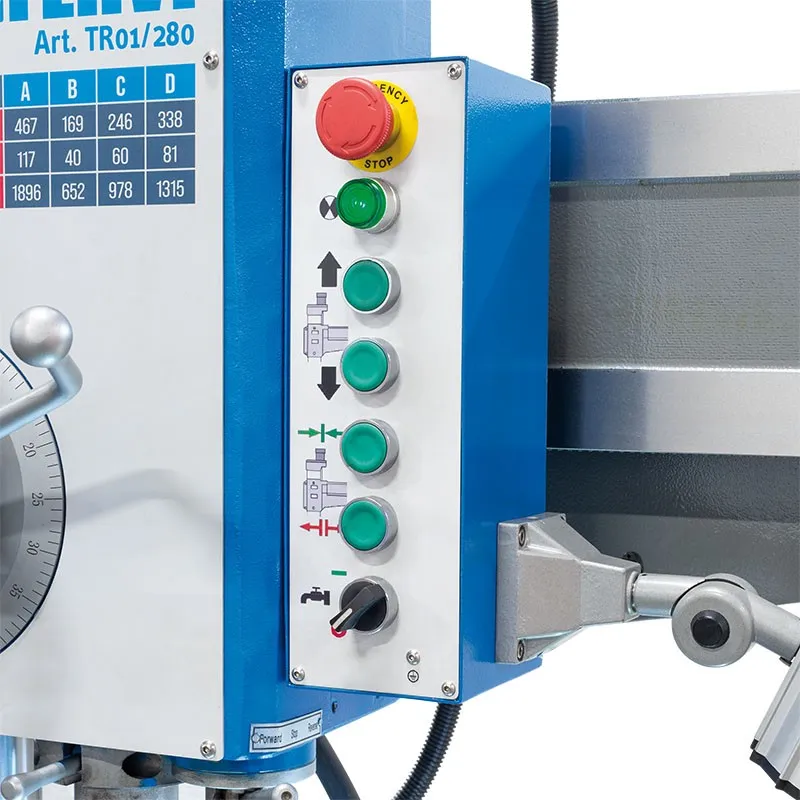

12 Quadro di comando principale
13 Selettore di avanzamento del mandrino
14 Motore elettrico del mandrino
9 Volantino di avanzamento orizzontale della testa

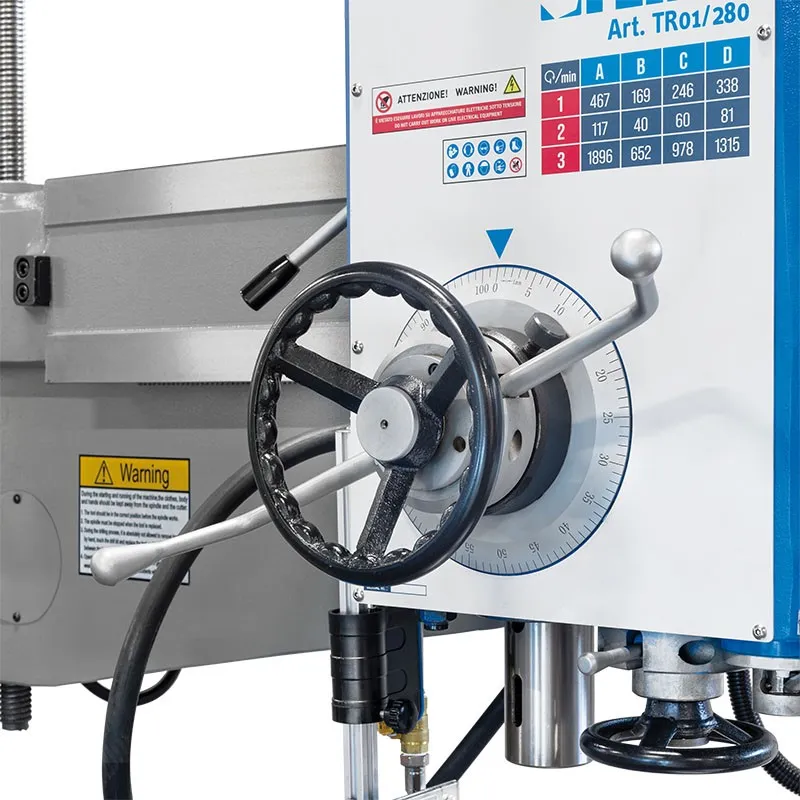

10 Volantino a leva di avanzamento verticale del mandrino
11 Leva blocco spostamento orizzontale della testa
12 Quadro di comando principale
13 Selettore di avanzamento del mandrino
14 Motore elettrico del mandrino
