Fresa verticale testa veloce variatore velocità mecc. f060v
×❮❯
1 / 4
2 / 4
3 / 4
4 / 4

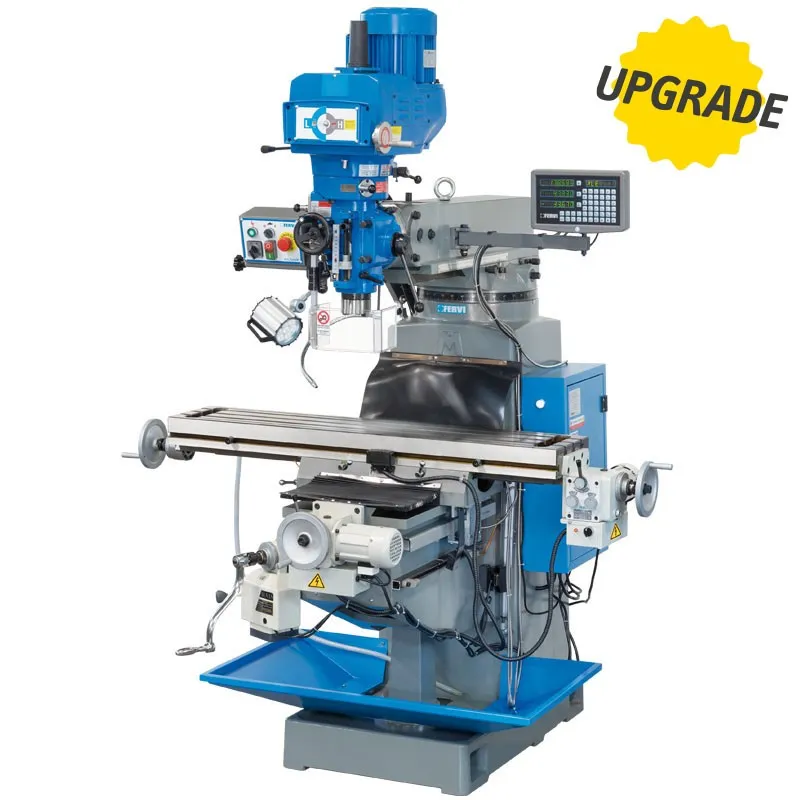

Fresa verticale testa veloce variatore velocità mecc. F060V
Codice Articolo:
Codice Produttore:
EAN:
A velocità variabile, ISO 40, con discesa automatica, tavola a croce motorizzata su tutti gli assi, visualizzatore a 3 assi.
13.301 €
IVA esclusa
Dati GeneraliDati Tecnici
Codice
Descrizione
Codice Produttore
EAN
Capacità di fresatura con fresa a inserti Ø
mm
mm
Capacità di fresatura
mm
mm
Capacità di foratura su ghisa con preforo Ø
mm
mm
Capacità max di foratura su acciaio con preforo (s
mm
mm
Attacco mandrino
Canotto Ø
mm
mm
Spedizione
Pezzi per
confezione
confezione
Prezzo listino
euro
euro
Sconto
Prezzo
euro
euro
98594
Fresa verticale testa veloce var. veloc mecc F060V
F060V
8012667356125
100
35
60
24
ISO 40 - DIN 2080
86
7 gg.
1
22.610,00
41,17%
13.301,00
DOCUMENTI ALLEGATI
Fresa-f060v-manuale-ita.pdf
2.139 Kb
Fresa-f060v-scheda-tecnica.pdf
1.380 Kb
INFORMAZIONI E DETTAGLI
La Fresa a testa veloce verticale Art. F060V è una macchina utensile progettata per eseguire alcune semplici operazioni meccaniche, quali:
• la fresatura;
• la foratura (capacità di foratura massima: 60 mm);
• l’alesatura e la lamatura.
La macchina è realizzata per eseguire tali lavorazioni su materiali differenti, variando l’utensile in funzione delle operazioni da eseguire e del materiale di cui è costituito il pezzo da lavorare.
La macchina prevede 16 differenti velocità di rotazione del mandrino. Il motore gira a velocità costante e la macchina è dotata di un apposito sistema di trasmissione a cinghia per la variazione della velocità del mandrino, possibile mediante l’azionamento delle due leve apposite. In ogni caso, la regolazione della velocità del mandrino deve essere sempre eseguita a macchina ferma e non alimentata.
Nella Fresatrice F060 l’avanzamento della tavola può essere sia manuale che automatico.
• la fresatura;
• la foratura (capacità di foratura massima: 60 mm);
• l’alesatura e la lamatura.
La macchina è realizzata per eseguire tali lavorazioni su materiali differenti, variando l’utensile in funzione delle operazioni da eseguire e del materiale di cui è costituito il pezzo da lavorare.
La macchina prevede 16 differenti velocità di rotazione del mandrino. Il motore gira a velocità costante e la macchina è dotata di un apposito sistema di trasmissione a cinghia per la variazione della velocità del mandrino, possibile mediante l’azionamento delle due leve apposite. In ogni caso, la regolazione della velocità del mandrino deve essere sempre eseguita a macchina ferma e non alimentata.
Nella Fresatrice F060 l’avanzamento della tavola può essere sia manuale che automatico.

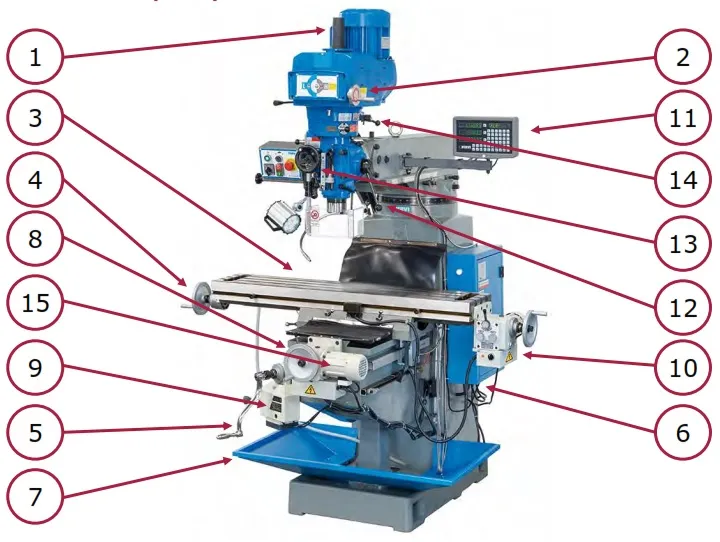

1 Motore elettrico mandrino
2 Volantino selezione velocità
3 Tavola di lavoro
4 Volantini di movimentazione longitudinale tavola in manuale
5 Volantini di movimentazione verticale tavola
6 Pompa di refrigerazione
7 Piano di sostegno e vasca di raccolto fluido refrigerante
8 Volantino di movimentazione trasversale tavola
2 Volantino selezione velocità
3 Tavola di lavoro
4 Volantini di movimentazione longitudinale tavola in manuale
5 Volantini di movimentazione verticale tavola
6 Pompa di refrigerazione
7 Piano di sostegno e vasca di raccolto fluido refrigerante
8 Volantino di movimentazione trasversale tavola
8 Volantino di movimentazione trasversale tavola
9 Motorino elettrico alzata tavola

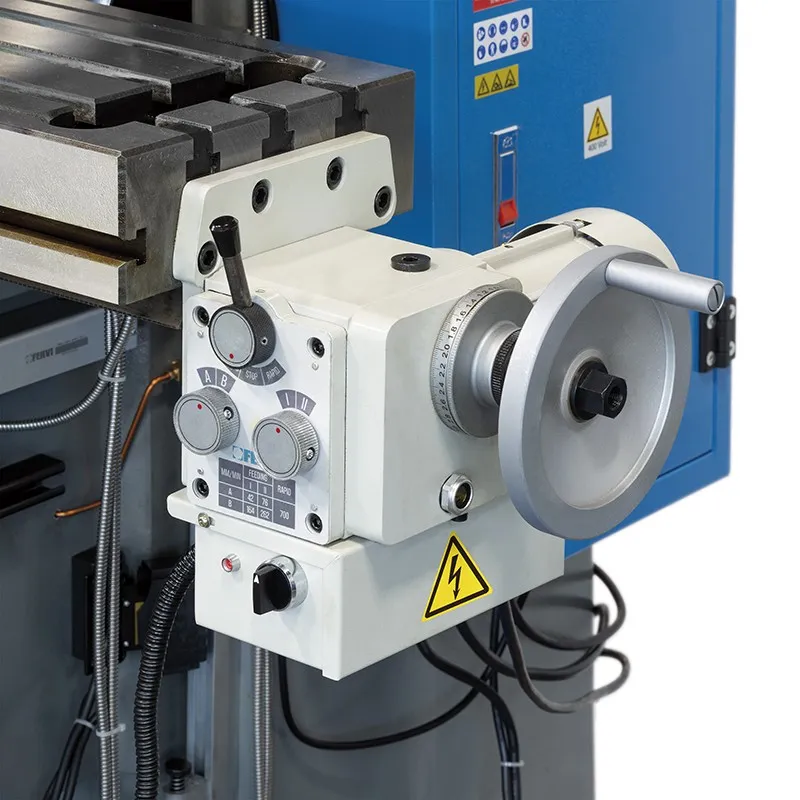

10 Motorino elettrico movimentazione longitudinale tavola
11 Visualizzatore di programmazione e lettura coordinate degli assi
12 Volantino di movimentazione verticale mandrino
13 Volantino di movimentazione verticale mandrino di precisione

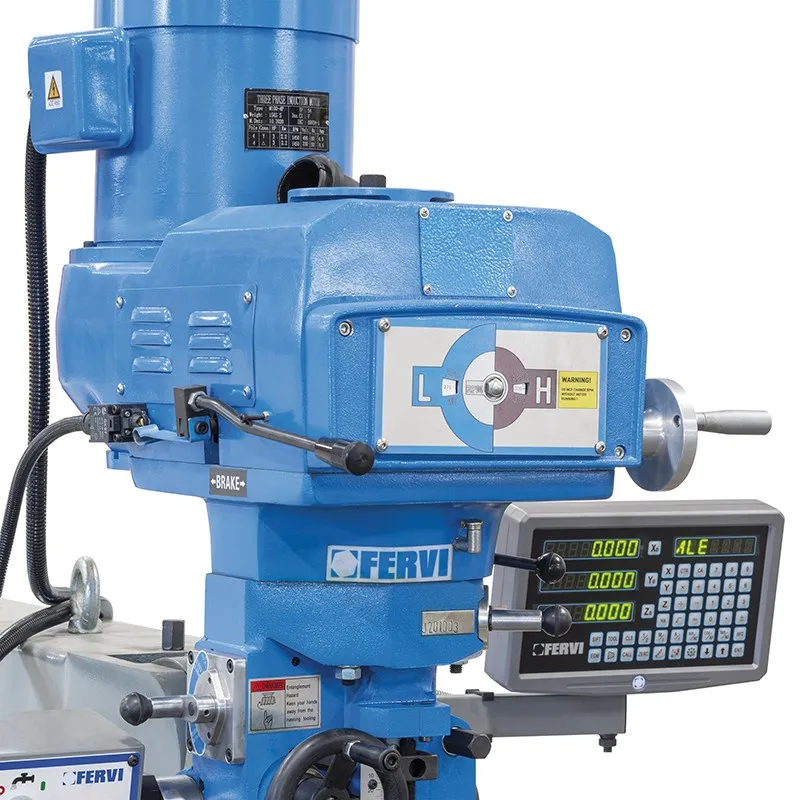

14 Leva di selezione gamma di velocità LOW od HIGH
15 Motorino elettrico movimentazione trasversale tavola
9 Motorino elettrico alzata tavola
10 Motorino elettrico movimentazione longitudinale tavola
11 Visualizzatore di programmazione e lettura coordinate degli assi
12 Volantino di movimentazione verticale mandrino
13 Volantino di movimentazione verticale mandrino di precisione
14 Leva di selezione gamma di velocità LOW od HIGH
15 Motorino elettrico movimentazione trasversale tavola
